Navigation: Ukraine-Krieg: GPS in Gefahr?

Hauke Schmidt

 · 16.03.2022

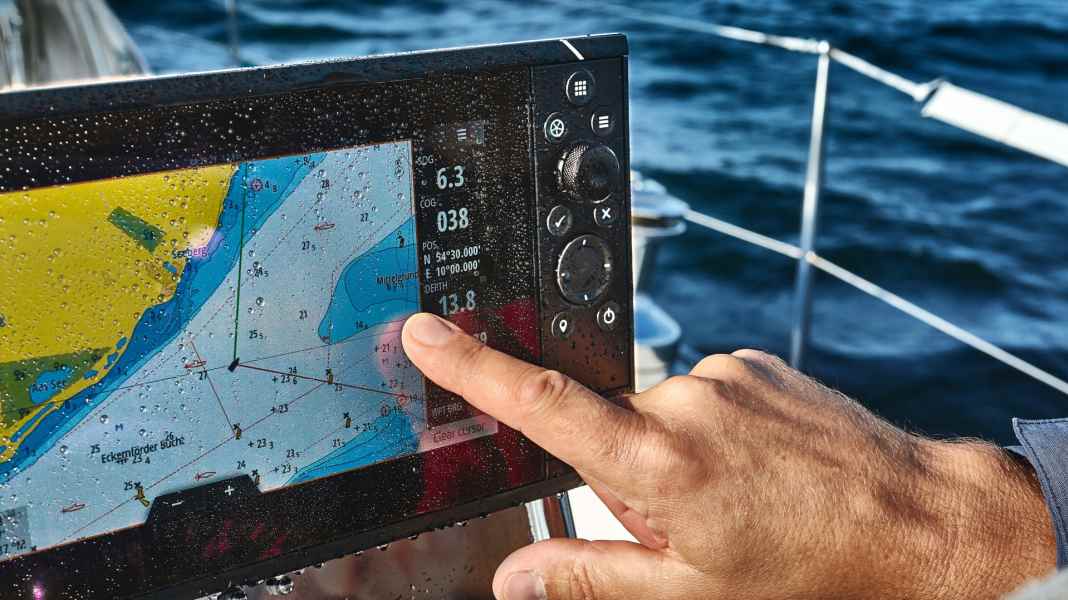

Navigation: Ukraine-Krieg: GPS in Gefahr?Foto: YACHT/K. Andrews

Auffällige GPS-Störungen entlang der finnischen Ostgrenze lassen die Frage nach der Sicherheit der elektronischen Navigation aufkommen

Anfang letzter Woche meldete die finnische Verkehrs- und Kommunikationsbehörde Traficom eine Häufung von Störungen des GPS-Navigationssystems – und veranlasste eine Warnung an den Flugverkehr. Störungen im Satellitenempfang sind im Grunde nichts Ungewöhnliches und können zum Beispiel auch durch starke Sonnenaktivitäten hervorgerufen werden. In diesem Fall waren aber auffällig oft Flüge in der Nähe der russischen Grenze betroffen. Ähnliche Störungen wurden aus dem Luftraum um Kaliningrad gemeldet. Und sie treten seit Längerem rund um die Kriegsgebiete in Syrien auf. Angesichts des von Putin geführten Kriegs gegen die Ukraine sind diese Vorfälle nicht überraschend, führen aber ein generelles Problem der Satelliten-gestützten Navigation vor Augen: Die Systeme können gestört werden, und das mit vergleichsweise einfachen Mitteln, denn das Signal ist relativ schwach und für die zivile Nutzung noch nicht einmal verschlüsselt.

Stören leicht gemacht

Die einfachste Variante ist das sogenannte Jamming. Dabei wird das Satellitensignal durch einen Störsender sozusagen übertönt. Das Navigations-Gerät empfängt nur noch starkes Rauschen und kann das korrekte Satellitensignal nicht mehr herausfiltern. Der Effekt für das Gerät ist derselbe, als ob das Satellitensignal abgeschirmt würde, dementsprechend zeigen die Empfänger auch eine schwache Signalstärke an oder verlieren den Kontakt zum Satelliten vollständig. Befindet sich der Empfänger im Grenzbereich des Störsenders, kann es auch zu Positionsfehlern von mehreren hundert Metern und plötzlichen Änderungen der Geschwindigkeitsanzeige kommen. Das zumindest hat eine von der norwegischen Marine unterstützte Untersuchung gezeigt.

Solche Jammer sind vergleichsweise simpel aufgebaut und lassen sich, obwohl verboten, für rund 150 Euro im Onlinehandel bestellen. Die simpelsten Modelle werden in Zigarettenanzünder im Auto gesteckt und sollen das Tracking des Autos verhindern. Auch wenn diese Sender wenig Leistung und entsprechend wenig Reichweite haben, kommt es mitunter zu Nebenwirkungen. So sollen sie unter Londoner Taxifahrern beliebt sein, um die automatische Aufzeichnung der Arbeitszeiten zu verhindern. Dabei stören sie zuweilen auch die Geldautomaten. Denn diese nutzen das GPS-Signal, um die Uhrzeit von Transaktionen zu synchronisieren. Dieses Problem trat schon im Jahr 2007 während einer Marine-Übung vor San Diego auf. Dort wurde das GPS-Signal absichtlich gestört – mit der Folge, dass auch die Geldautomaten an Land und die Notruf-Pager der Ärzte ausgefallen waren.

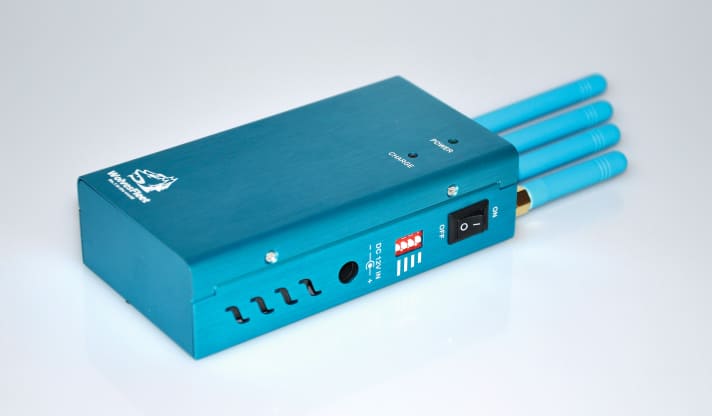

  Ziviler GPS-Jammer für wenige hundert Euro, die Reichweite ist begrenzt. Trotzdem können die Geräte Fahrzeugtracking, Navigation und Geldautomaten außer Gefecht setzenFoto: Hersteller
Ziviler GPS-Jammer für wenige hundert Euro, die Reichweite ist begrenzt. Trotzdem können die Geräte Fahrzeugtracking, Navigation und Geldautomaten außer Gefecht setzen

Die Reichweite der Störsender hängt von der Sendeleistung und ihrer Position ab. Solange sie vom Boden aus auf Sendung gehen, reichen zivile Jammer kaum mehr als zwei Kilometer weit. Von Flugzeugen oder gar Satelliten aus eingesetzt, lassen sich wesentlich größere Bereiche stören; wozu militärische Systeme wie das russische "Zhitel" in der Lage sind, lässt sich nur vermuten. Verlässliche Angaben sind praktisch nicht zu finden, auch dazu nicht, welche Systeme genau zum Einsatz kommen könnten. Schätzungen gehen davon aus, dass "Zhitel" GPS-Signale in einem Umkreis von 20 bis 30 Kilometern stören kann. Berichte der OSZE zeigen, dass derartige Störsender bereits seit 2015 im Osten der Ukraine gesichtet wurden.

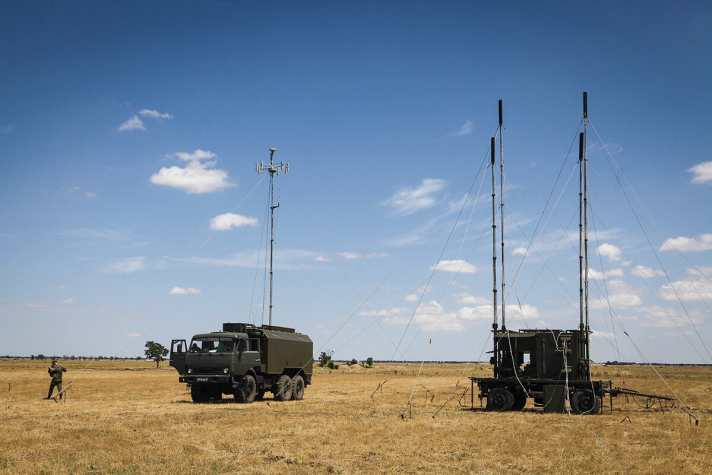

  Das mobile russische "Zhitel"-Störsystem kann neben dem GPS-Signal auch Mobilfunk und Satellitentelefonie unterdrückenFoto: Wikimedia Commons/Mil.ru, CC BY 4.0
Das mobile russische "Zhitel"-Störsystem kann neben dem GPS-Signal auch Mobilfunk und Satellitentelefonie unterdrücken

Mehr Satelliten sorgen kaum für mehr Sicherheit

Die meisten aktuellen Satelliten-Navigatoren nutzen inzwischen sowohl das amerikanischen GPS als auch das russische Glonass, sowie zum Teil das chinesische Beidou und Galileo. Solange keine Störsender in Betrieb sind, sorgt die Kombination der Systeme für eine höhere Positionsgenauigkeit, da mehr Satelliten ausgewertet werden können. Außerdem verspricht die Verwendung unterschiedlicher Systeme Schutz vor dem Abschalten eines Anbieters oder der absichtlichen Verfälschung der Signale. Für Störsender sind aber alle Systeme anfällig. Glonass ist in der Theorie ein klein wenig robuster, lässt sich aber ebenfalls leicht blockieren. Zudem dürfte die zivile Nutzung im Falle einer bewussten Navigations-Störung einfach deaktiviert werden.

In der GPS-Spoofing-Demonstration zeigt die Universität von Texas, wie sich ein Schiff mit gefälschten GPS-Signalen vom Kurs abbringen lässt

Technisch anspruchsvoller als das simple Übertönen der Satelliten ist das Erzeugen gefälschter Signale, sogenanntes Spoofing. Dabei gaukelt der Störsender dem Navigationsgerät künstliche Satelliten mit sehr guter Signalstärke vor. Das Perfide dabei: Für den Anwender ist der Umstieg des Empfängers auf die künstlichen Satelliten kaum erkennbar, da weiterhin Positionen berechnet werden. Dafür lässt sich das Navigationsgerät vom Angreifer praktisch fernsteuern und gezielt vom Kurs abbringen. Wie das in der Praxis funktionieren kann, hat die Universität von Texas bereits im Jahr 2013 anhand einer Megayacht im Mittelmeer demonstriert. Berichten zufolge kam es auch 2017 während der in der Nähe stattfindenden russischen Militärübung „Zapad“ in Nord-Norwegen und Finnland zu verfälschten GPS-Anzeigen.

Terrestrische Alternativen

Um eventuellen Ausfällen oder Störungen der Satellitennavigation zu begegnen, setzt Russland selbst auf terrestrische Technik. "Chayka", "Möwe", nennt sich das russische Loran-Derivat, das Funknavigations-System soll auf großen Teilen der Ostsee, im Westen Russlands bis nach Moskau und auf dem Schwarzen Meer verfügbar sein. Geeignete Empfänger, die auch zum amerikanischen eLoran passen, stellt unter Anderem die niederländische Firma Reelektronika her. Die letzten Aktualisierungen der Firmen-Website stammen allerdings aus dem Jahr 2017. Nach einer Meldung der russischen Nachrichtenagentur Tass soll dem Militär zudem bereits ein Nachfolgesystem mit dem Namen "Sprut-N1" zur Verfügung stehen.

Für Segler hingegen bleibt nur der gute alte Sextant – oder womöglich terrestrische Navigation mit Fernglas, Kompass und Seekarte und Besteck.
