FoilenFoil-Spezial: Was Sie zum Segeln auf Flügeln wissen müssen

Lars Bolle

, Felix Keßler

, Jochen Rieker

, Michael Good

 · 12.09.2018

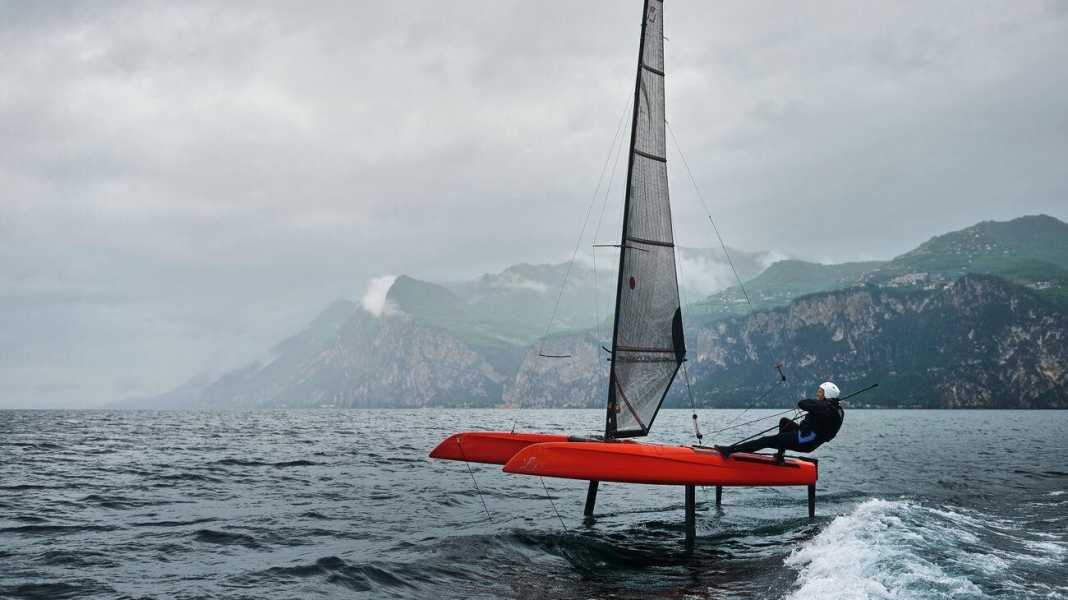

Foilen: Foil-Spezial: Was Sie zum Segeln auf Flügeln wissen müssenFoto: YACHT/J. Trimeloni/IRISDESIGN.it
Der iFly 15 ist ein deutsches Fabrikat

Foils lassen mittlerweile auch Serienboote abheben und haben das Segeln grundlegend verändert. Wie es dazu kam und welche Modelle für jedermann zu haben sind

Man hört sie kaum, und man sieht sie nur kurz. Mit einem leisen Zischen flitzen sie vorbei und hinterlassen mit ihren filigranen Stelzen lediglich eine unscheinbare Spur auf der Wasseroberfläche. Wer die filigrane Kohlefaser-Jolle Moth beherrscht, kann satte 30 Knoten Top-Speed erreichen – und das mit einem gerade mal 3,30 Meter langen und lediglich 35 Kilogramm leichten Winzling. In keiner anderen Klasse hat das Thema Foiling so eindrucksvoll und nachhaltig eingeschlagen wie bei der International Moth. Innerhalb von wenigen Jahren hat die Einhand-Konstruk­tionsklasse die Metamorphose vom Gleiter zum Foiler fast vollständig vollzogen. Gegen 5000 Ein­heiten sind heute weltweit registriert, viele davon sind Foiler, unter anderem alle neuen Boote.

Verlagssonderveröffentlichung

Für die Weltmeisterschaft im Juli 2017 am Gardasee hatten sich 200 Starter aus über 20 Nationen eingeschrieben, und alle segelten auf Booten mit Foils. Schon ab acht Knoten Wind kann ein Segler von 80 Kilogramm mit einer modernen Moth abheben, so lautet die Faustregel in der Klasse. Schwert und Ruder sind T-Foils mit waagerecht angebauten Tragflügeln. Die Profiltiefe ist bei beiden Foils einstellbar. Das Ruderfoil wird über die Drehung des Pinnenauslegers getrimmt, das Hauptfoil am Schwert über einen automatischen Widerstandsgeber.

Auch wenn es leicht und schwerelos aussieht: Foilen mit einer Moth erfordert viel Gefühl und Übung. Nur wer fleißig trainiert, ist "ready for take off" – und landet nicht nach jeder Bö gleich wieder im Nass. Neue Möglichkeiten, das "Fliegen" zu lernen, ergeben sich dadurch, dass auch renommierte Werften wie Beneteau Foiler im Yacht-Format in Serie bringen wollen. Die Figaro 3 (hier geht's zur Fotostrecke des Prototypen) der Franzosen mag eine Brücke bauen zwischen Profis und Amateuren, sie könnte ein Wegbereiter sein im Serienyachtbau. Doch zeigt sie auch die Grenzen der Physik auf. Nur in jeder Hinsicht aufs Nötigste reduzierte Regattaboote profitieren bisher wirklich von Foils – so wie Hochleistungs-Katamarane oder schnelle Jollen und Sportboote.

Dennoch werden Foils die Zukunft des Segelns mitbestimmen. Wir erklären auf den folgenden Seiten, woher der Trend kommt, wie das Fliegen funktioniert und welche Foiler-Modelle auch für Einsteiger erschwinglich sind.

Wie die Boote fliegen lernten

Der Hype rund um Foils und "fliegende" Segelboote ist gerade erst richtig losgebrochen. Dabei hat die Tragflügel-Technologie, die den meisten Seglern heute noch fremd, wenn nicht sogar abgedreht erscheint, eine erstaunlich lange Entwicklungsgeschichte hinter sich. Bereits 1861, also vor mehr als 150 Jahren, baut der Engländer Thomas William Moy zwei fixe Tragflügel unter eine Schaluppe, die er von einem Pferdegespann entlang eines Kanals ziehen lässt. Überlieferungen zufolge wird der Rumpf dabei komplett aus dem Wasser gehoben.

Dieser bahnbrechenden Erfindung folgt anschließend eine ganze Reihe von motorisierten Experimentalfahrzeugen, nicht selten mit militärischem Hintergrund. Auf dem Kontinent gilt Enrico Forlani als einer der Pioniere. Der italienische Konstrukteur entwickelt 1906 das erste autonom fahrende Tragflügelboot. Auf dem Lago Maggiore erreicht es, von einem Motor angetrieben, eine Höchst­geschwindigkeit von 38 Knoten. Das Gefährt inspiriert in der Folge den US-Erfinder Alexander Graham Bell zum Bau seiner "HD-4", die 1919 einen neuen Weltrekord aufstellt, der mehr als ein Jahrzehnt Bestand haben sollte: 61,6 Knoten.

Der erste bekannte Einsatz von Hydrofoils auf Segelbooten geht auf das Jahr 1938 zurück. Die Amerikaner Robert Gilruth und Bill Carl bauen sich einen kleinen, 3,65 Meter langen Katamaran mit einer großen V-förmigen Tragfläche an einer Kon­struktion unter Wasser. Das Boot kann bereits bei nur fünf Knoten Wind abheben und erreicht eine Geschwindigkeit von immerhin zwölf Knoten – damals eine Sensation. Mit dem Versuchsträger "Monitor" geht Gordon Baker noch einen Schritt weiter. An der Entwicklung der Konstruktion beteiligt sich sogar die US-Navy. Der Einrumpfer verfügt über seitlich angebaute Leiter-Foils. Später, vom herkömmlichen Rigg auf zwei starre Flügelsegel umgerüstet, setzt die "Monitor" mit 30,4 Knoten eine Rekordmarke für segelgetriebene Wasserfahrzeuge, die selbst heute noch achtbar erscheint.

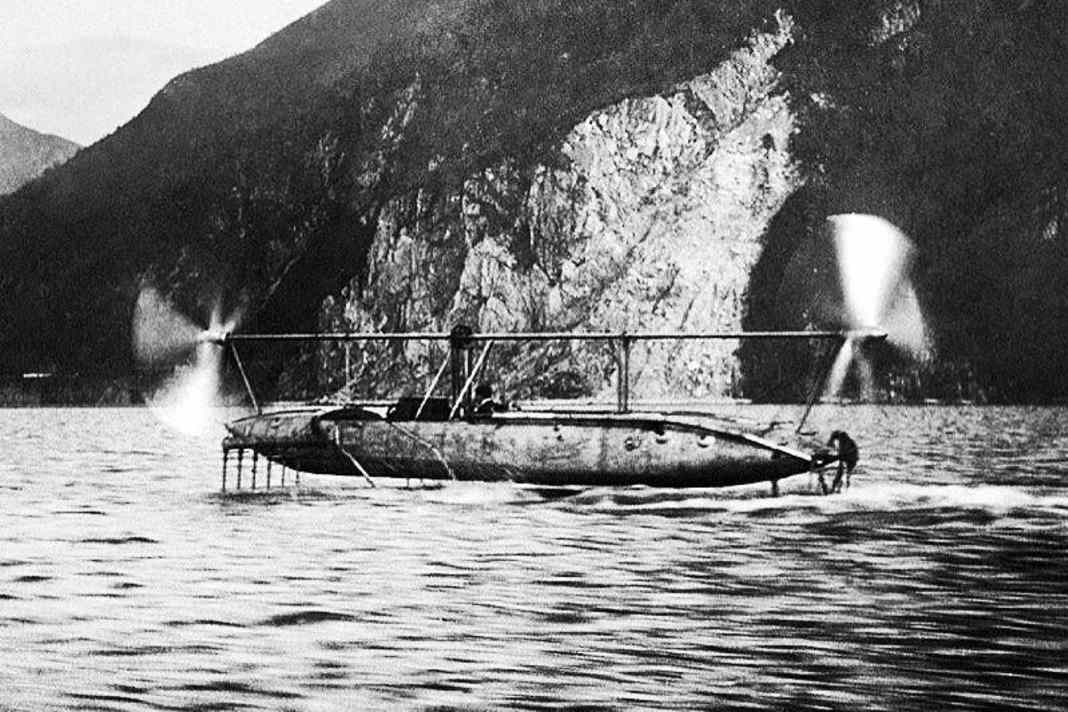

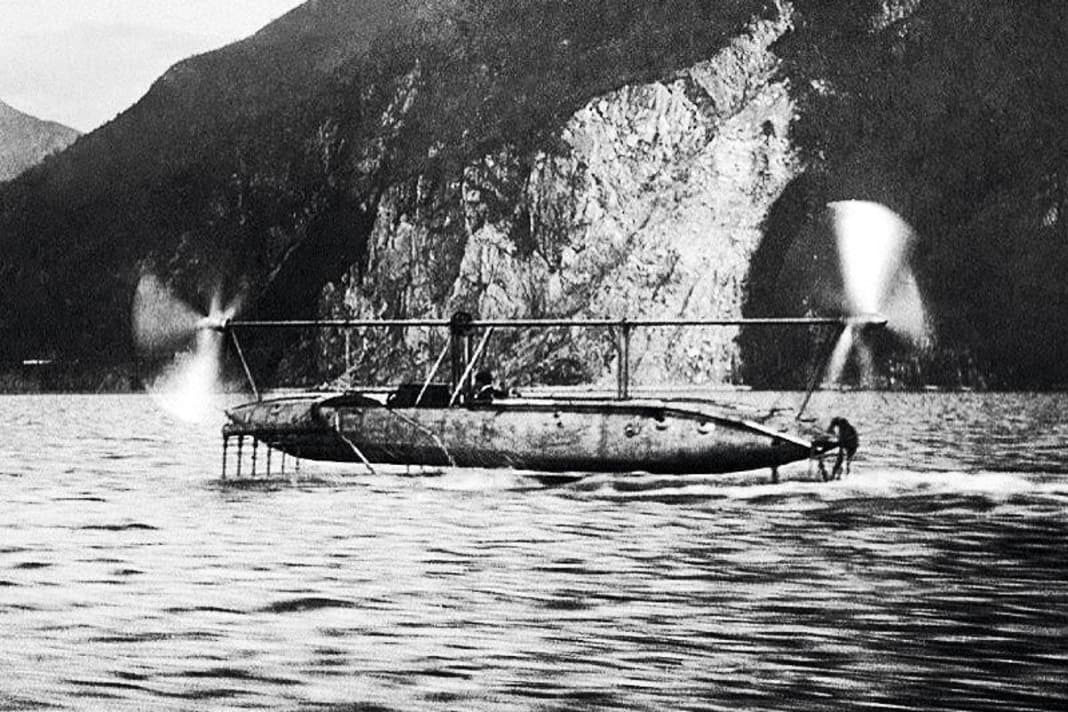

Enrico Forlaninis 1906 entwickelte "Hydroplano 1" erreicht, von einem Motor angetrieben, eine Höchst­geschwindigkeit von 38 Knoten.
Foto: International Hydrofoil Society IHS

Eine bedeutende Rolle in der Entwicklung von Foils für Segelboote nimmt der Franzose Éric Tabarly ein. Er baut 1976 einen Tornado-Rumpf zu einem kleinen Trimaran um und konstruiert Tragflächen für die Seitenschwimmer sowie für das Ruder. Tabarly experimentiert akribisch mit verschiedenen Foils, Profiltiefen und Einstellungen und überträgt seine Er­fahrungen danach auf die Konstruktion des ersten wirklichen Hochsee-Foilers, den Trimaran "Paul Ricard". 1980 pulverisiert Tabarly damit den Trans­atlantik-Rekord des Schoners "Atlantic" aus dem Jahr 1905. Die "Paul Ricard" benötigt für die Strecke nur zehn Tage und fünf Stunden.

Einen ähnlichen Anteil an der Weiterentwicklung wie Tabarly hat sein Landsmann Alain Thébault mit dem Tri-Foiler "Hydroptère". Basierend auf dem Konzept von "Paul Ricard", wird der 2005 gebaute Trimaran mehrmals stark modifiziert und die Technologie weiter verfeinert. "Hydroptère" setzt 2009 zwei Bestmarken: 51,36 Knoten im Schnitt über 500 Meter und 50,17 Knoten über die Seemeile. Dazu knacken die Speed-Freaks aus Frankreich erstmals überhaupt auch die schier unglaubliche Marke von 100 Kilometern pro Stunde. Damit ist "Hydroptère" das schnellste Segelboot der Welt überhaupt.

Allerdings haben die Bestmarken der Franzosen nicht lange Bestand. Nach einem Jahrzehnt unermüdlicher Forschungs- und Entwicklungsarbeit gelingt dem Australier Paul Larson mit der "Sail­rocket 2" im November 2011 ein neuer Weltrekord, der bis heute ungebrochen ist. Das ausschließlich für Speed-Rekorde konstruierte asymmetrische angelegte Segelgerät erreicht in Namibia über die 500-Meter-Strecke eine halsbrecherische Geschwindigkeit von 65,45 Knoten; in der Spitze sind es sogar 68,01 Knoten. Unter Idealbedingungen hält Larson auch mehr als 70 Knoten für möglich. Bedenkt man, wie früh und wie stürmisch sich das Potenzial der Rekordjäger auf Tragflügeln entfaltete, so dauerte der Transfer der Technik in den Serienbau vergleichsweise lange. Vorreiter war die International-Moth-Klasse. Nach einigen Prototypen, die Ende der Neunziger in Australien entstanden, offerierten Fastacraft und später Bladerider die ersten Motten auf Foils. Sie waren zunächst umstritten, lösten aber schon bald nach ihrer Markteinführung einen regelrechten Boom aus – und gelten als Wegbereiter des aktuellen Foil-Trends.

Wie das Foilen funktioniert: Der Kampf zwischen Auftrieb und Widerstand

Der America's Cup 2017 hat gezeigt: Rennen mit 100 Prozent Flugzeit sind längst Realität. Die Kats können ohne Zweifel als die am höchsten entwickelten Segelboote aller Zeiten gelten. Doch der Technologietransfer von den Cuppern in die Serienfertigung wird gering sein, zu groß ist ihr Abstand von allem Herkömmlichen, das schwimmt – und zu spezialisiert die Lösungen, die den Umgang mit den Boliden überhaupt ermöglichen.

Während im Bootsbau moderne Errungenschaften des Segelsports sonst gern, rasch und nicht selten auch sinnfrei übernommen werden – er­innert sei an Flügelkiele oder Kimmkanten –, lassen sich Foils nicht so ohne weiteres adaptieren.
Selbst Konstrukteur Hugh Welbourn, der als Erfinder des Dynamic Stability System (DSS) zu den vehementesten Fürsprechern der Tragflächentechnik zählt, benennt unumwunden die Grenzen der Realisierbarkeit: "Ein Foil erzeugt mehr aufrichtendes Moment und damit deutlich höhere Lasten in Rumpf und Rigg", sagt der Brite. Um diese zu kompensieren, müssten aufwändige Strukturversteifungen ins Boot eingebaut werden. Dadurch und durch das in den Rumpf eingezogene Profil ginge unter Deck eine Menge Platz verloren. Außerdem lägen die Kosten deutlich höher als bei einem Boot ohne Foils. "Schon allein deshalb ist der Einsatz auf normalen Yachten sehr fragwürdig."

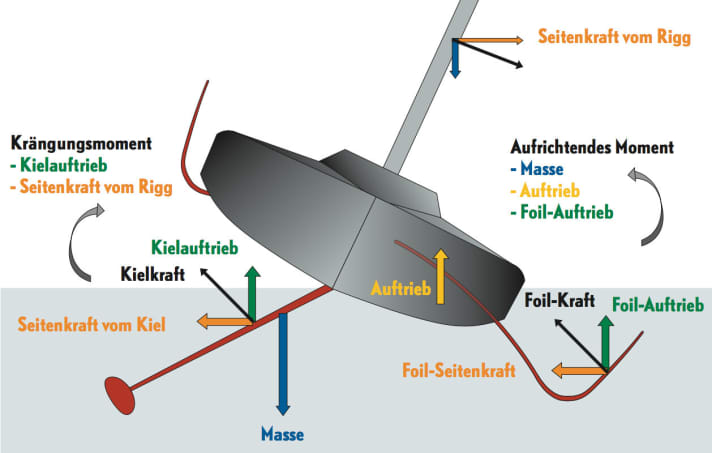

  So viele Kräfte wirken auf Boot und Flügel eines Open 60Foto: YACHT/N. Campe
So viele Kräfte wirken auf Boot und Flügel eines Open 60

Gewaltiger Kraftakt: Bei einem Open 60 neuester Generation wirken viele Kräfte zusammen. Das Foil in Lee und der ausgeschwenkte Kiel generieren beide dynamischen Auftrieb (grüne Pfeile).
Bei einer Geschwindigkeit von 20 Knoten erzeugen die Rumpfanhänge zusammen bis zu sechs Tonnen Lift – das sind rund 75 Prozent des Gesamtgewichts der Yacht.

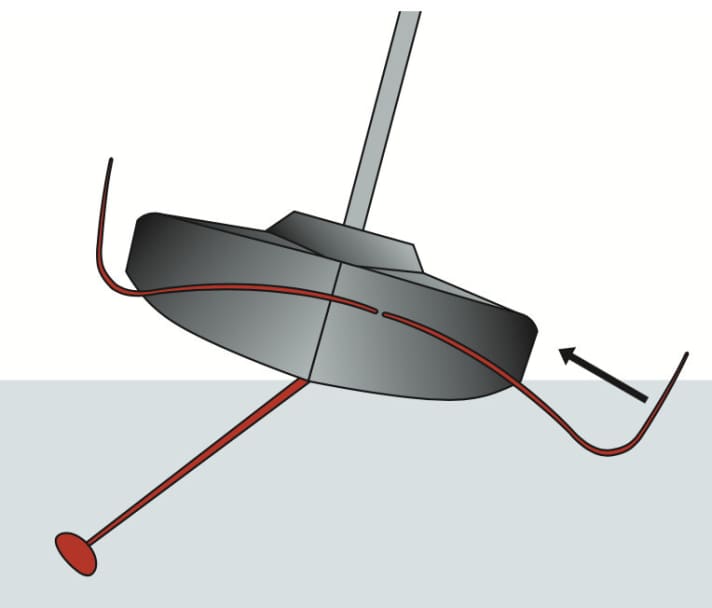

  L-FoilsFoto: YACHT/N. Campe
L-Foils

Für moderne Einrumpfboote kommen verschiedene Arten von Foils in Frage. Schiffe mit Canting Keel, wie zum Beispiel die Imoca Open 60 der Ven­dée Globe, benötigen ein Foil, das nicht nur Auftrieb produziert, sondern auch die seitliche Abdrift verhindert, weil der ausgeschwenk­­te Kiel diese Aufgabe nicht übernehmen kann. An der Spitze abgewinkelte Flügel produzieren beides, Lift und Seitenführung.

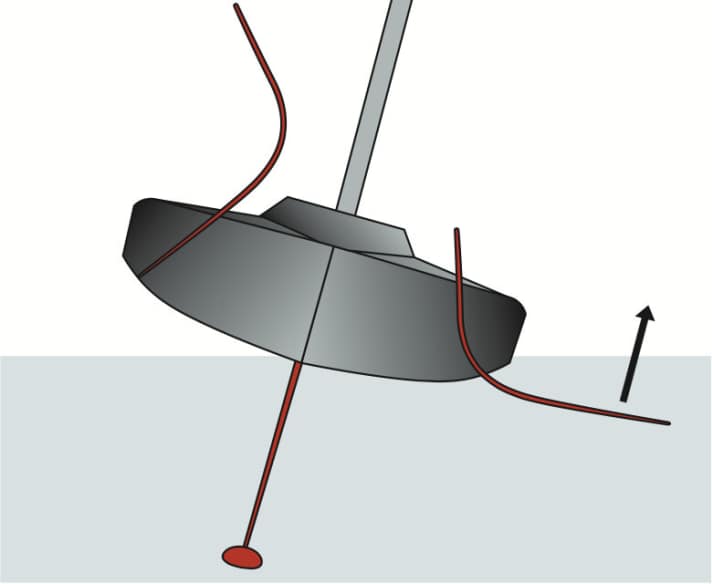

  DSS-FoilsFoto: YACHT/N. Campe
DSS-Foils

Hat das Boot jedoch einen fest angebauten gut profilierten Kiel oder ein zusätzliches Schwert, wird die Abdrift bereits ausreichend darüber minimiert. Dann reicht ein gerades DSS-Foil. Es produziert eine Menge Auftrieb und dazu weniger Widerstand, weil die Oberfläche insgesamt kleiner ist als bei L-Foils.

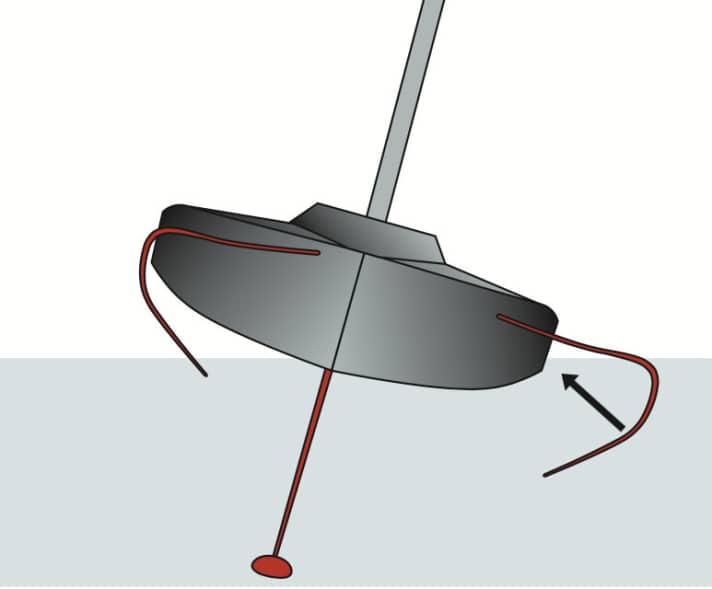

  Chistera-FoilsFoto: YACHT/N. Campe
Chistera-Foils

Einen Kompromiss bieten die Tip-Down- oder Chistera-Foils, wie sie jetzt bei der neuen Figaro 3 zur Anwendung kommen. Die nach unten und einwärts gebogenen Tragflächen erzeugen wie die L-Foils vertikalen Auftrieb und gleichzeitig eine Kraft gegen die Abdrift. Im Fall der Figaro kann die Finne des Festkiels deshalb sehr schlank sein. Der Vorteil der Chistera-Foils: Segelt das Boot bei wenig Wind aufrecht, bleibt die benetzte Fläche am Foil klein und der Widerstand im Wasser geringer als bei DSS- oder L-Foils.

Die Katamarane beim Cup sind sogenannte Dreipunkt-Foiler. Sie "stehen" quasi auf drei Beinen, auf der L- oder Z-förmigen Tragfläche in Lee und auf den beiden kleineren Foils an den Ruderblättern. Der Tragflügel in Luv wird jeweils aufgeholt, nicht nur, weil dies hydrodynamisch vorteilhaft ist, sondern weil es die Regeln des Cups so vorschreiben. Nur während der Manöver und maximal für 15 Sekunden dürfen beide Foils unten sein. Dieser Umstand verlangt den Teams eine bestens koordinierte Mannschaftsleistung sowie exaktes Timing ab.

Alltags- und massentauglich ist diese Funk­tionsweise nicht. Deswegen tendieren Hersteller von Katamaranen und Trimaranen für eine breitere Käuferschicht jetzt auch eher in die Richtung von Vierpunkt-Foilern; bei ihnen bleiben alle vier Rumpfanhänge dauerhaft abgesenkt. Natürlich produzieren vier Tragflächen im Wasser mehr Widerstand als nur deren drei, dafür wird die Fluglage stabiler und das Durchfoilen im Manöver einfacher. Verglichen mit den Mehrrumpfbooten ist die Entwicklung von Einrumpfern mit Foils um eine Komponente erschwert: der Krängung. Anders als Kats und Tris, die schon ihrer schieren Breite wegen ausreichend Formstabilität aufweisen, ist beim Einrumpfboot deutlich mehr aufrichtendes Moment nötig, damit das Boot nicht kentert. Gegen die seitliche Kraft wirken Kielballast, Wasserballast oder das Mannschaftsgewicht auf der hohen Kante. Pfunde also, die im Grunde das Allerletzte sind, was man fürs Fliegen brauchen kann.

Mit den Foils als Hebel in Lee lässt sich das aufrichtende Moment zwar zusätzlich unterstützen, die Schwerkraft aber dennoch nicht komplett neutralisieren. Deswegen werden größere Einrumpfboote wohl nicht so schnell komplett abheben können. Für Monos gilt zumindest für die nahe Zukunft: Foilen ja, Fliegen nein.

Drei kleine Foiler für jedermann

Ein-Mann-Hightech-Foiler gibt es ab rund 10 000 Euro. Wir haben drei Foiler für jedermann getestet. Hier sind die technischen Daten und ersten Testeindrücke. Den vollständigen Testbericht gibt es hier zum Download.

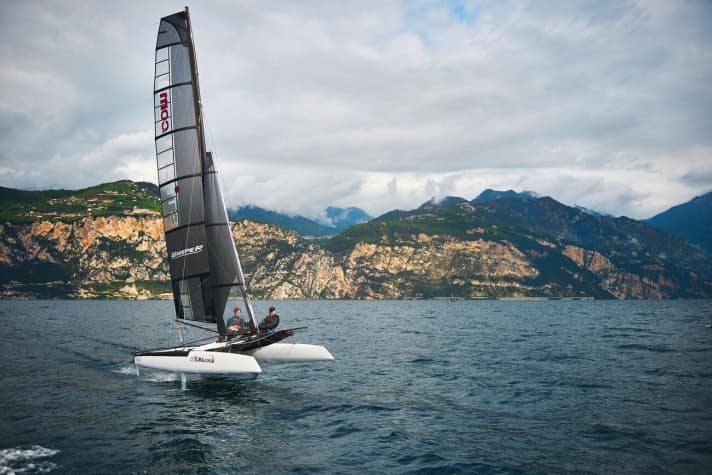

  Zu zweit gelingt der Einstieg ins Foilen leichterFoto: YACHT/J. Trimeloni/IRISDESIGN.it
Zu zweit gelingt der Einstieg ins Foilen leichter

White Formula Whisper

  • Das Großsegel ähnelt in der Silhouette den starren Cupper-Flügelmasten, ist aber konventionell aus Folie
  • Die nur drei Quadratmeter große Fock läuft auf einer Selbstwendeschiene. Ein Gennaker kann zusätzlich gefahren werden
  • Der Kat kann mit Einzel- oder Doppeltrapez gesegelt werden, Anfänger können aber auch nur ausreiten
  • Die vorderen Schwimmer­segmente sind dünnwandig und dürfen bei einer Kenterung nicht betreten werden; sie würden brechen
  • Die Höhenregulierung be­findet sich direkt hinter den Schwertern und wird mit ihnen zusammen aufgeholt. So lässt sich der Kat leichter slippen
  • Rümpfe und Beams sind als Einheit laminiert. Das spart Gewicht und erhöht die wichtige Steifigkeit


Technische Daten "White Formula Whisper"
Rumpflänge: 5,40 m
Breite: 2,30 m
Gewicht: 110 kg
Großsegel: 12,6 qm
Fock: 3,0 qm
Gennaker: 16,0 qm
Stückzahl: 50
Preis segelfertig: 25 500 €

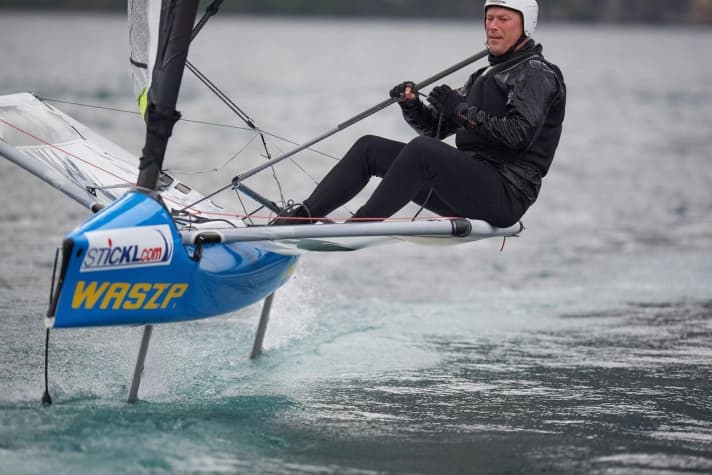

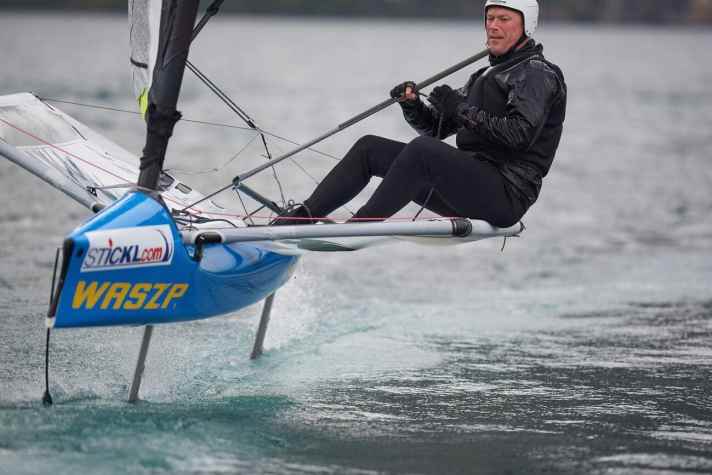

  Waszp: Die zahmere Version der schwer zu segelnden MotteFoto: YACHT/J. Trimeloni/IRISDESIGN.it
Waszp: Die zahmere Version der schwer zu segelnden Motte

Waszp

Der von den Windsurfern entlehnte Gabelbaum erleichtert den Seiten­wechsel in Manövern. Der Pilot hat mehr Platz und kann sich unter dem Unterliek hindurchzwängen

  • Der Mast steht frei, ohne Wanten. Damit ist die Verletzungsgefahr bei einem Absturz über den Bug geringer
  • Die Wings lassen sich an Land senkrecht hoch­klappen, das Boot ist dann nur noch einen Meter breit
  • Der Rumpf ist in der Wasserlinie breiter und hat mehr Auftrieb als die Motte. Das Segeln im Verdrängermodus ist stabiler
  • Es wird ohne Trapez ge­segelt, dafür sitzt der Pilot auf dem Wing weit außen und kann zusätzlich ausreiten
  • Ruder und Schwert lassen sich zum Slippen aufholen, das erleichtert das Wassern enorm
  • Wie beim Vorbild tastet ein Fühler am Bug die Höhe zur Wasserlinie ab und reguliert automatisch den Auftrieb am T-Foil


Technische Daten "Waszp"
Rumpflänge: 3,35 m
Breite: 2,25 m
Gewicht: 48 kg
Großsegel: 6,9 oder 8,2 qm
Stückzahl: ca. 360
Preis segelfertig: 10 350 €

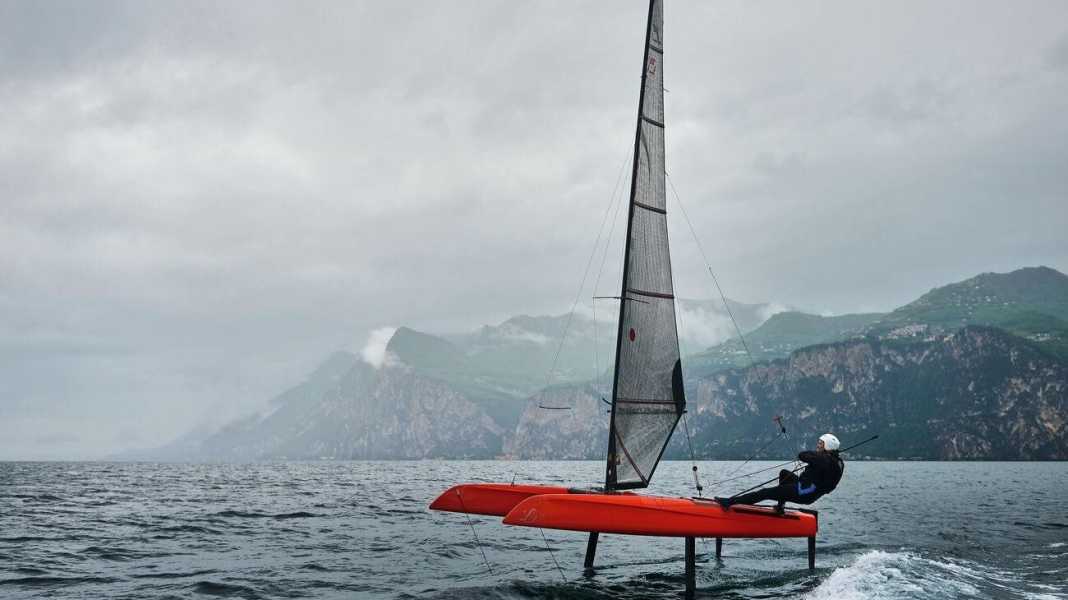

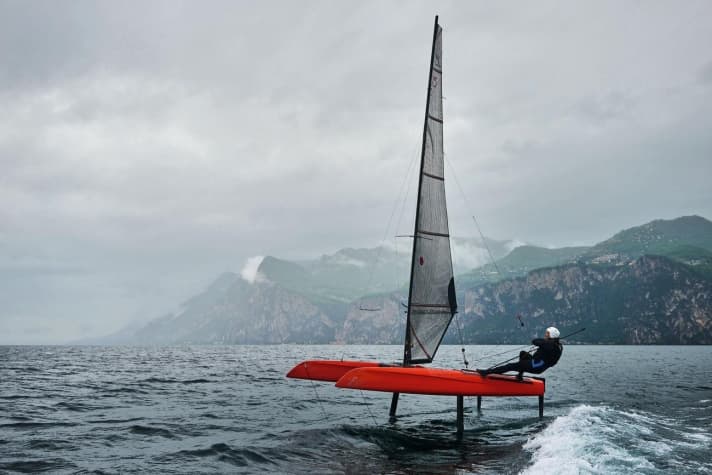

  Der iFly 15 ist ein deutsches FabrikatFoto: YACHT/J. Trimeloni/IRISDESIGN.it
Der iFly 15 ist ein deutsches Fabrikat

iFly 15

  • Das Großsegel in zwei Größen entspricht mit dem Abschluss am Trampolin dem hohen Entwicklungsstand des A-Class-Katamarans
  • Die Rümpfe sind aus Carbon-Sandwich gefertigt. Die Plattform lässt sich für den Transport zerlegen
  • Das System der Höhen­kontrolle entspricht dem der Waszp und Motte inklusive des Abtasters am Bug
  • Die Schwerter lassen sich aus dem Höhenkontroll­system ausklinken, sie sind aufholbar. Der Kat segelt dann wie ein Nichtfoiler
  • Der Kat ist für Einzeltrapez konzipiert, kann aber auch zu zweit mit einem Gesamt-Crewgewicht bis 140 Kilogramm gut gesegelt werden
  • Das Trampolin ist doppellagig ausgeführt, sämtliche Leinen befinden sich im Zwischenraum. ­Zudem erzeugt es Auftrieb

Technische Daten "iFly 15"
Rumpflänge: 3,35 m x 4,63 m
Breite: 2,55 m
Gewicht: 90 kg
Großsegel: 12,5 oder 14,9 qm
Stückzahl: 14
Preis segelfertig: 26 980 €


Zukunft oder Zeitgeist? Was dafür und was dagegen spricht, Foiler in Serie zu bauen

Pro:

  • Sensation: Kaum etwas hat mehr Wow-Effekt. Wenn ein Boot nicht mehr durchs Wasser pflügt oder gleitet, sondern wie von Geisterhand angehoben förmlich über die Wellen fliegt, erlebt man Segeln neu – und zählt fraglos zu den Vorreitern.
  • Speed: Der Einsatz von Foils geht in den meisten Fällen mit einer markanten Leistungssteigerung einher, vor allem bei Sport-Katamaranen und Jollen, die damit in bisher ungeahnte Bereich vorstoßen.
  • Innovation: Wer sich für Technik und Physik interessiert, findet auf den neuen Booten reichlich geistige Beschäftigung und bei Klassenkollegen regen Austausch. Foiler sind meist Tüftler, immer auf der Suche nach Verbesserungen.
  • Stabilität: Bei Einrumpfbooten können DSS-Foils mit ihrem Auftrieb in Lee helfen, das Boot im Seegang zu stabilisieren. Allerdings gilt dies nicht für alle Konstruktionen.

Kontra:

  • Komplexität: Foils produzieren gewaltige Auftriebskräfte. Damit diese effizient umgesetzt werden können, müssen Rumpf, Deck und selbst das Rigg massiv versteift werden. Das erhöht den Bauaufwand ebenso wie das Gewicht.
  • Kosten: Form und Konstruktion der Tragflächen sind enorm anspruchsvoll. Selbst wenn man ansonsten nur wenig an einem Boot anpassen würde, läge der Preis um mindestens 20 Prozent höher.
  • Nutzen: Foils erhöhen den Bedienaufwand. Ihr Einsatz erfordert Zeit und Erfahrung. Zudem ist ihre Wirkung meist auf bestimmte Kurse und Windfenster hin optimiert. Hochseeyachten müssen aber unter allen Bedingungen ähnlich gut funktionieren.
  • Platzbedarf: Die Tragflügel müssen ein- und ausgefahren werden können, um ein Anlegen im Hafen zu ermöglichen. Die Führungen und Befestigungen unter Deck sind so umfangreich, dass ausgerechnet im Bereich des Salons der nutzbare Raum massiv eingeschränkt würde – für Tourenyachten unsinnig.
  • Kollisionsgefahr: Das Risiko für einen Zusammenstoß mit einem schwimmenden Gegenstand oder mit einem anderen Boot ist bei ausgefahrenen Foils größer. Selbst im eingezogenen Zustand ragen sie noch über den Rumpf hinaus. Das erschwert beim Längsseitsgehen das Festmachen, aber auch das Anbordkommen.

Bildergalerie: Segel-Flieger in Action

Wenn Foiler sich aus dem Wasser erheben, werden die Bilder spektakulär. Auf Kats reicht meist eine falsche Steuerbewegung und die Rennboliden bohren sich bei voller Geschwindigkeit wieder ins Wasser – was für die Crews der großen Regatta-Kats lebensgefährlich enden kann. Wir haben einige spektakuläre Foil-Szenen in einer Galerie versammelt.

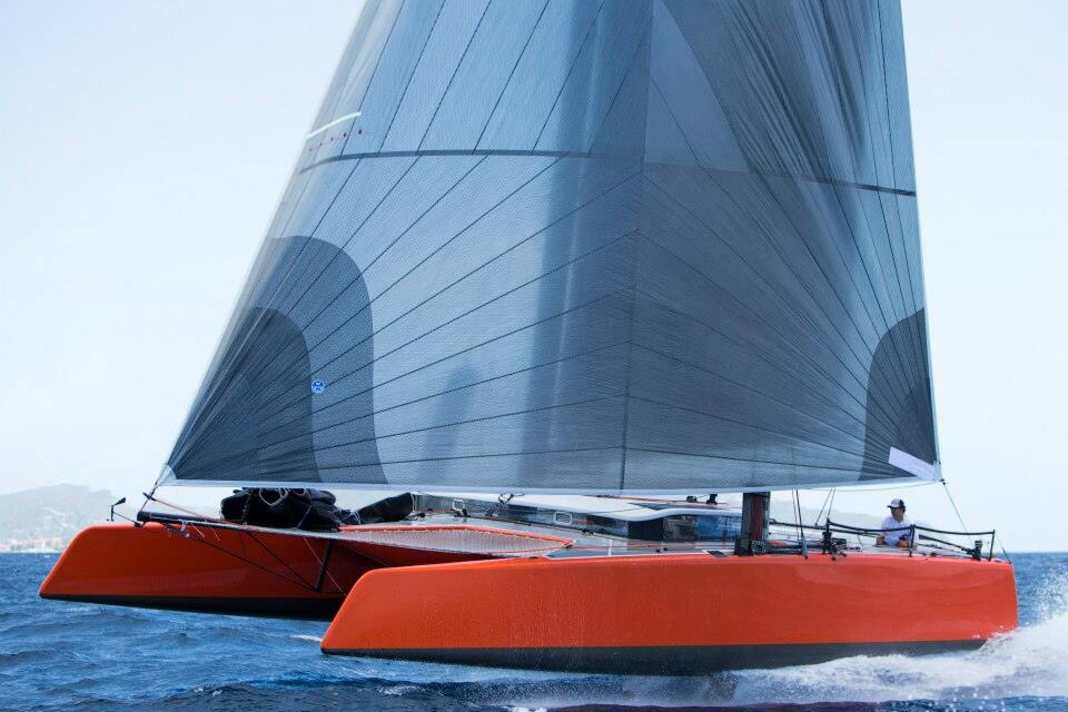

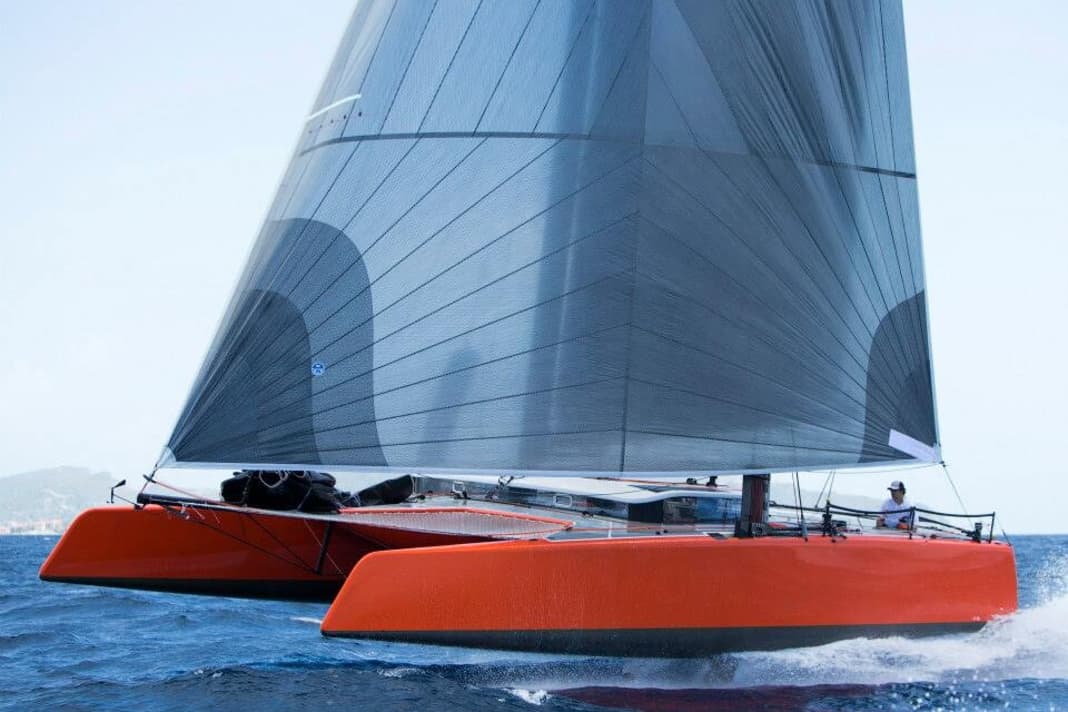

Fliegender Fahrtenkat: Gunboat G4. Hier geht's zum Test-PDF
