MastbauTeilbares Kohlerigg für Fahrtenyachten

Hauke Schmidt

 · 04.03.2014

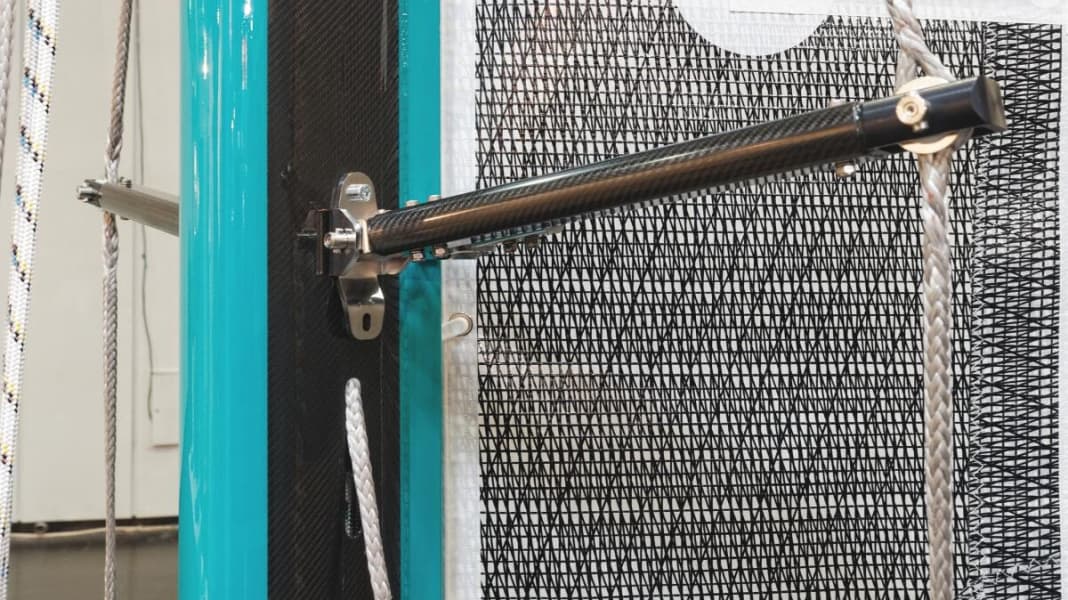

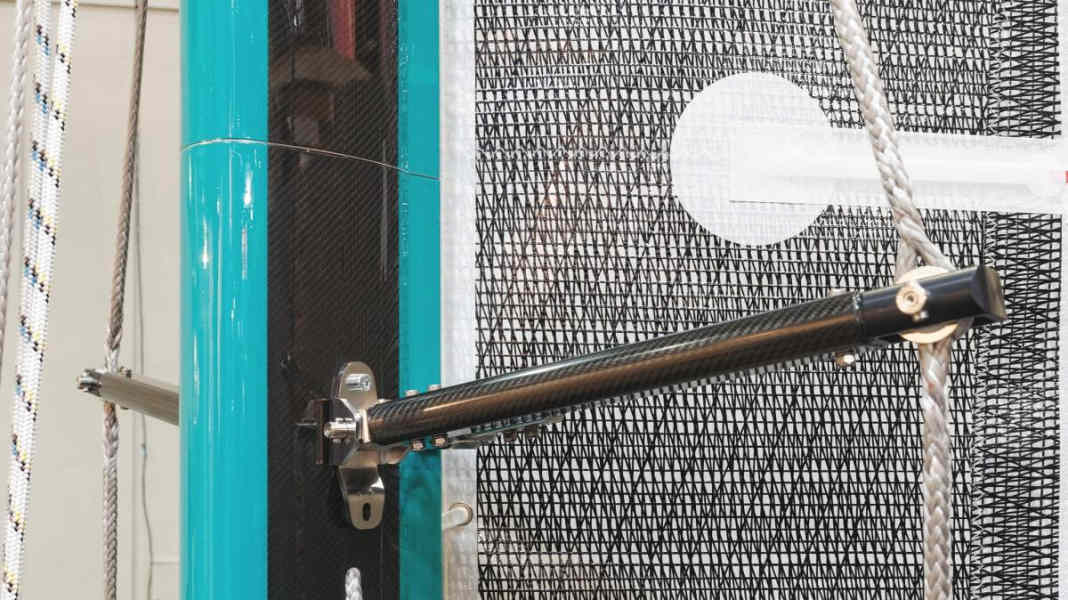

Mastbau: Teilbares Kohlerigg für FahrtenyachtenFoto: H.SCHMIDT

Das modulare CCR-System aus standardisierten Kohlefasersegmenten soll den Mastbau revolutionieren und zugleich deutlich vergünstigen

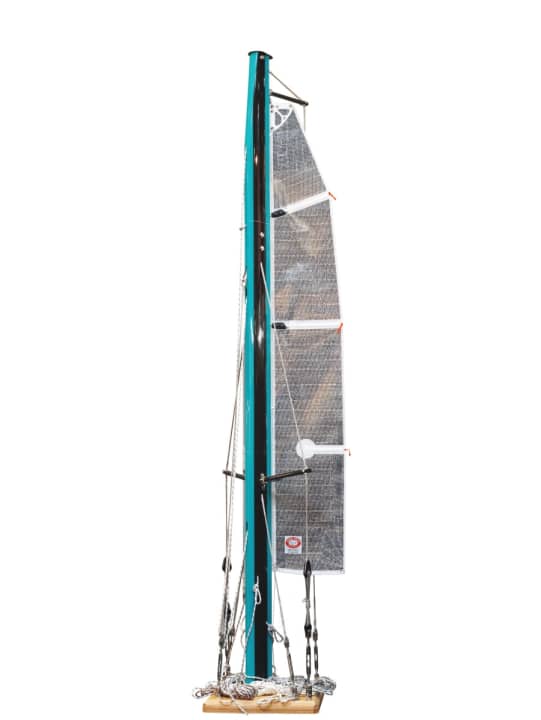

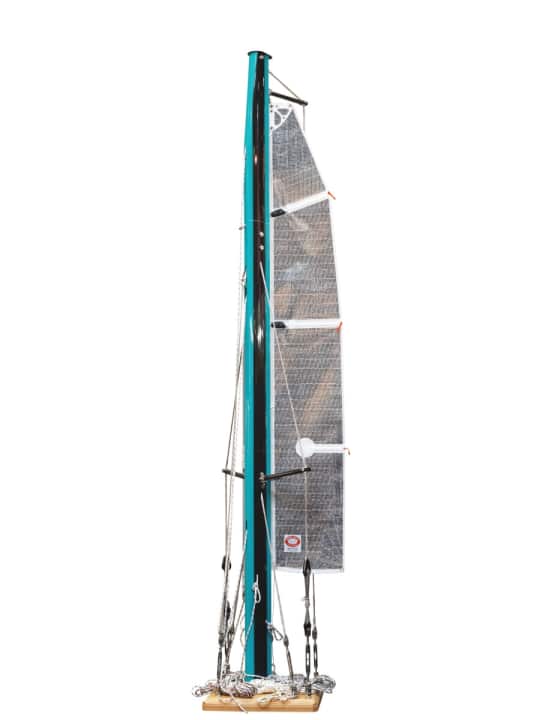

  Der CCR-Kohlefasermast besteht aus drei Meter langen Modulen und lässt sich im Winterlager zerlegenFoto: YACHT/ H. Schmidt
Der CCR-Kohlefasermast besteht aus drei Meter langen Modulen und lässt sich im Winterlager zerlegen

Carbon-Cruiser-Rigg nennt der Ingenieur und Komposit-Spezialist Dr. Ulf-Dieter Ulken sein Konzept eines teilbaren Kohlefaser-Riggs für Fahrtenboote. Die Besonderheit dabei: Der Mast besteht aus jeweils drei Meter langen Segmenten, die ineinandergesteckt werden. Dadurch lässt sich das Rigg für Transport und Winterlager in handliche Stücke zerlegen. Zudem sind die Segmente standardisiert. Mit lediglich sieben verschiedenen Modulen sollen sich beliebige Riggs für Yachten zwischen 30 und 42 Fuß zusammenstellen lassen.

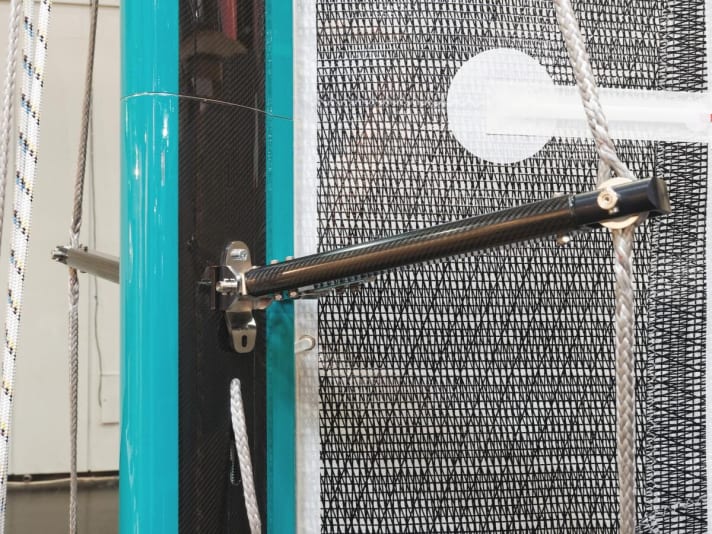

  Die Trennstellen sind verstärkt, dort werden auch die Kräfte der Verstagung eingeleitetFoto: H.SCHMIDT
Die Trennstellen sind verstärkt, dort werden auch die Kräfte der Verstagung eingeleitet

Sämtliche Beschläge sind an die Komposit-Konstruktion angepasst, so werden beispielsweise die Kräfte der Ver­stagungen über Querbolzen in die verstärkten Bereiche an den Enden der Segmente eingeleitet. Die Wanten selbst bestehen aus kriechfreiem DM20-Dyneema-Tauwerk, womit das Rigg etwa 60 Prozent leichter als eine Aluminium-Draht-Version ausfallen soll. Da die Kohlefaser-Segmente relativ kurz sind, können sie gut industriell hergestellt werden, was den Preis senkt. Ein 13,50 Meter hohes Rigg für eine 33 Fuß lange Fahrten­yacht kostet ohne Großbaum und Rollanlage etwa 20.000 Euro.

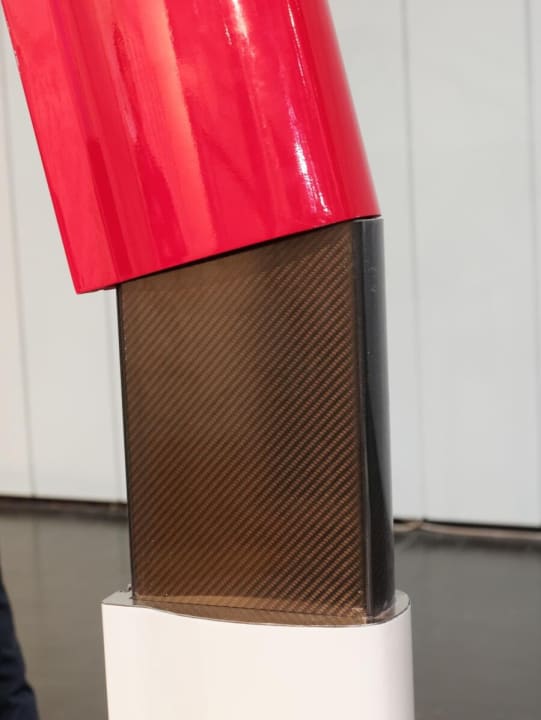

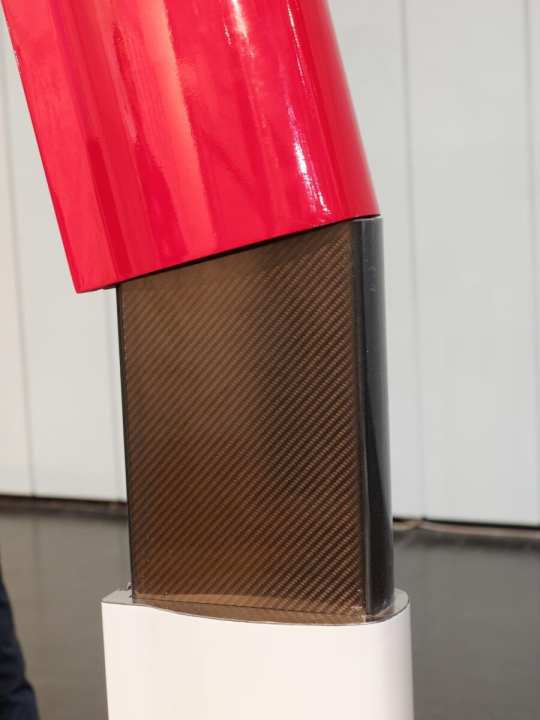

  Die einzelnen Segmente werden mit deutlicher Überlappung zusammengestecktFoto: H.SCHMIDT
Die einzelnen Segmente werden mit deutlicher Überlappung zusammengesteckt

Weitere Informationen unter: www.ccr-system.com
