BeschlägeSelbstausrichtender Selbstwender

Hauke Schmidt

 · 05.12.2013

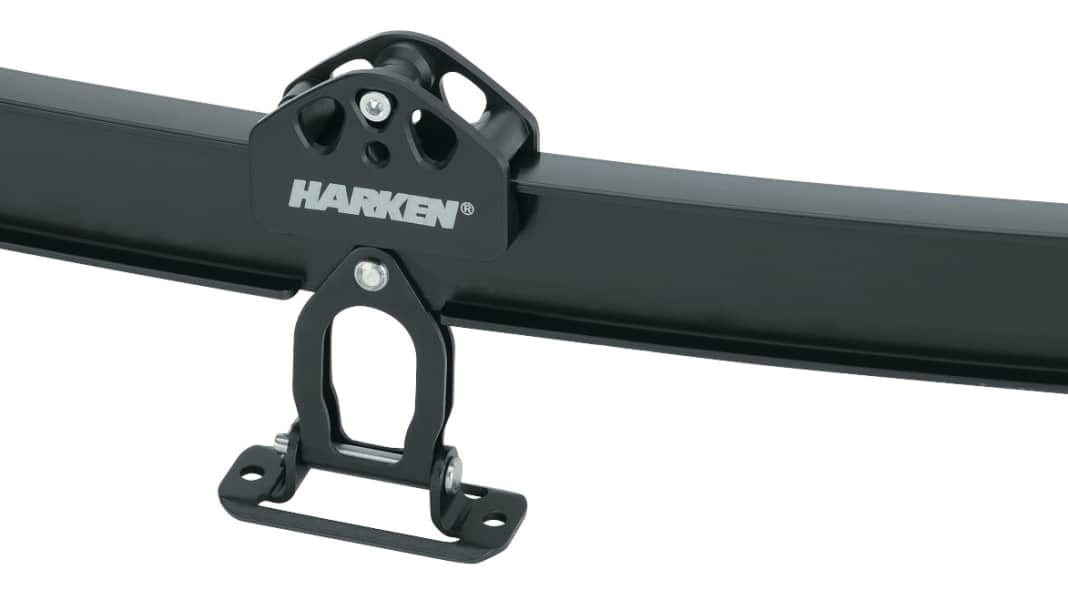

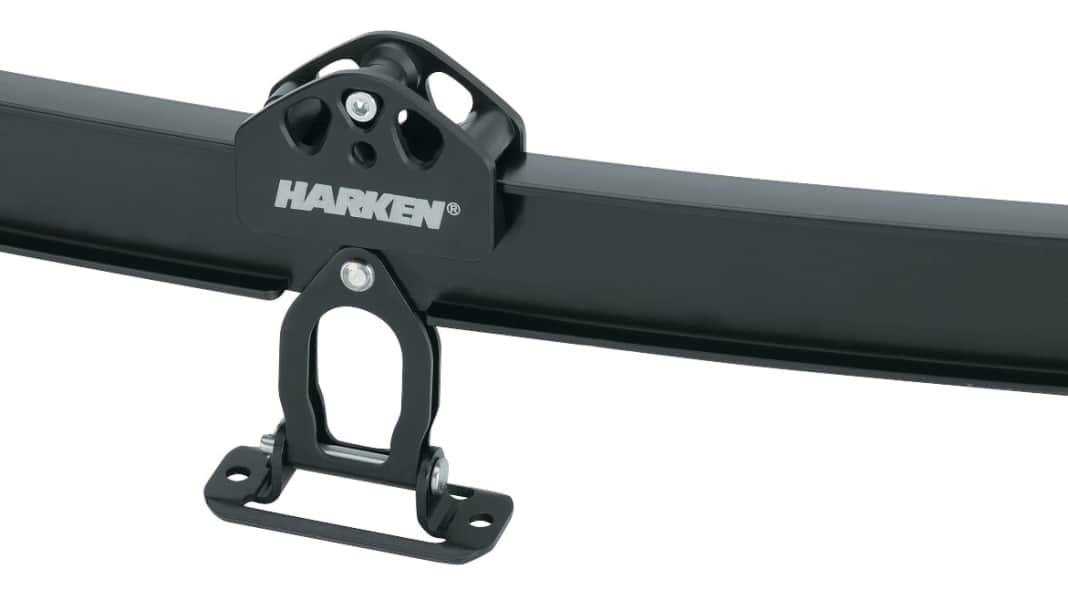

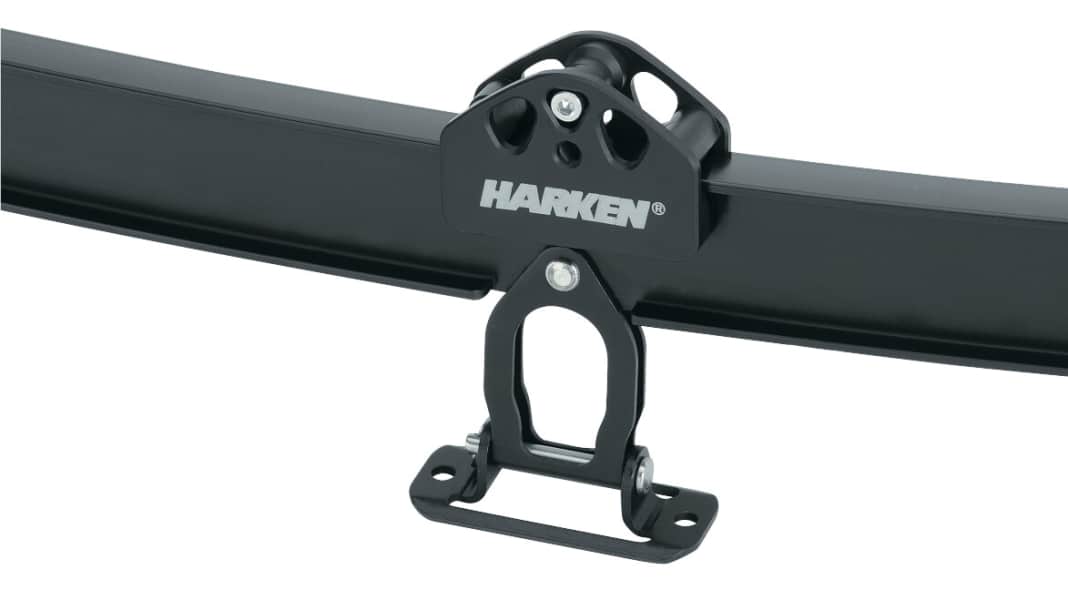

Beschläge: Selbstausrichtender SelbstwenderFoto: Hersteller

Die Crossbow-Fockschiene von Harken besitzt Gelenkfüße und kann in Richtung des Schotzuges kippen. Daher soll sie besoders leicht laufen

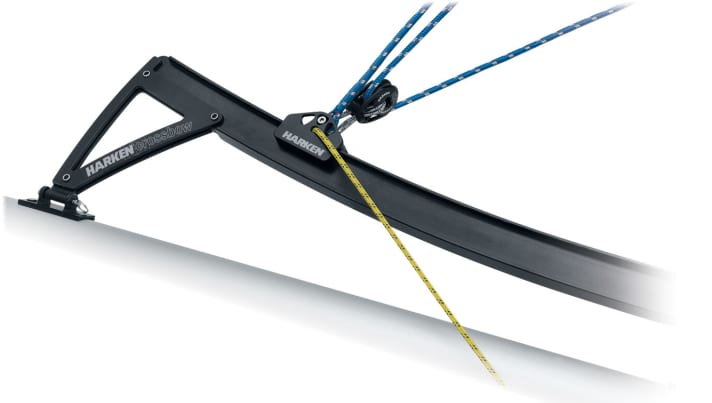

  Die Crossbow-Selbstwendefock von Harken kann sich in Richtung des Schotzuges ausrichtenFoto: Hersteller
Die Crossbow-Selbstwendefock von Harken kann sich in Richtung des Schotzuges ausrichten

Speziell für Strandkatama­rane und Skiffs unter 20 Fuß hat Harken die Crossbow genannte Selbstwendefock-Anlage entwickelt. Die Besonderheit des Systems: Die Füße sind wie Scharniere ausgeführt. Daher ist die gesamte Schiene beweglich, sodass sie sich dem Zugwinkel der Schot entsprechend ausrichten kann. Dadurch treten am Travellerschlitten keine Kippbelastungen auf, und die Lagerung des Travellers muss nur in eine Richtung funktionieren.

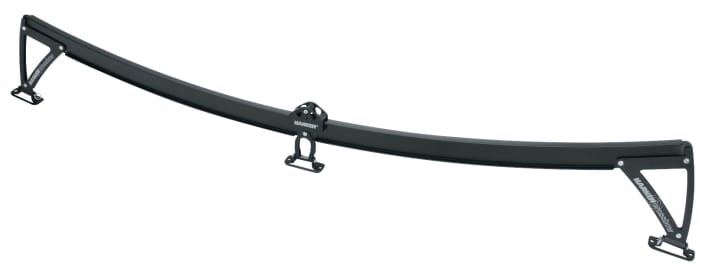

  Da der Schlitten auf die Krümmung der Schiene abgestimmt ist gibt es nur eine Länge, diese beträgt 1,10 MeterFoto: Hersteller
Da der Schlitten auf die Krümmung der Schiene abgestimmt ist gibt es nur eine Länge, diese beträgt 1,10 Meter

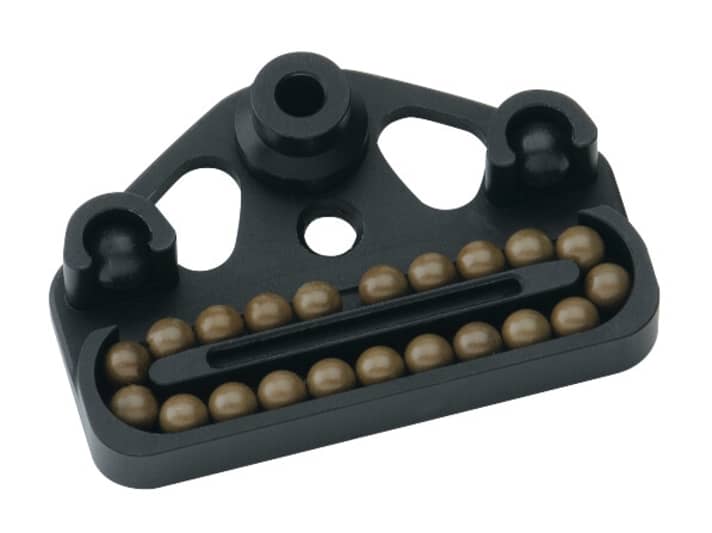

  Die Laufbahnen des Crossbow-Schlittens sind leicht gewölbt und dem Radius der Schiene angepasst, die Kugeln fallen nicht herausFoto: Hersteller
Die Laufbahnen des Crossbow-Schlittens sind leicht gewölbt und dem Radius der Schiene angepasst, die Kugeln fallen nicht heraus

Das System soll sehr leicht laufen und dabei dank der kräftigen T-Schiene enorm robust ausfallen. Da die Laufbahnen im kugelgelagerten Travellerschlitten auf den Radius der Schiene abgestimmt sind, ist nur eine Größe mit 1,10 Meter Länge erhältlich. Bei der Höhe der Füße steht ein Mindest­abstand von 20 oder 50 Millimeter zur Wahl. Beide Systeme kosten je 680 Euro.

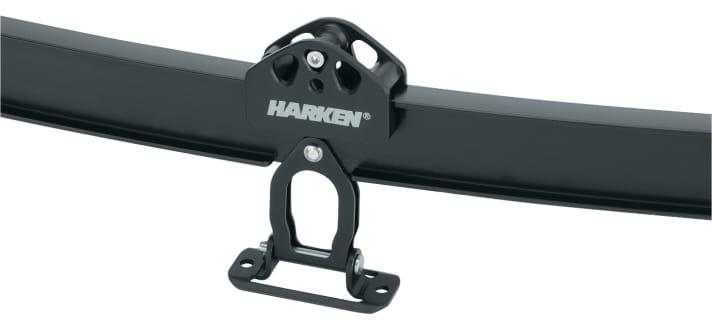

  Der mittlere Fuß des Crossbow-Systems besitzt einen großen Ausschnitt als Leinenführung. Es stehen zwei Bauhöhen zur WahlFoto: Hersteller
Der mittlere Fuß des Crossbow-Systems besitzt einen großen Ausschnitt als Leinenführung. Es stehen zwei Bauhöhen zur Wahl

Weitere Informationen über: www.frisch.de.
