Navigazione: Freenauticalchart.net: rivoluzione delle carte nautiche gratuite
Hauke Schmidt
· 02.03.2026
- Dati cartografici ufficiali di prima mano
- La navigazione classica incontra la tecnologia digitale
- Previsione integrata delle maree e atlante delle correnti di marea
- Utilizzabile offline come app, con o senza GPS
- Funzione di stampa ed esportazione per altri programmi
- Limiti ed esclusione di responsabilità
- Dati tecnici
Mentre i fornitori di carte nautiche commerciali spesso lasciano passare settimane tra il rilascio di nuovi dati BSH e la loro disponibilità per gli utenti finali, lo sviluppatore Adam Lucke ha creato un sistema automatico che rende i dati aperti pubblicati settimanalmente dal BSH direttamente in una carta nautica basata sul web. Il progetto di una carta nautica online gratuita è iniziato per hobby, come spiega Lucke in un'intervista con Christian Sauerbeck della Yachtschule Eichler: "Ho cercato di vedere se questi dati fossero liberamente disponibili come parte degli open data - e in effetti lo sono".
Dati cartografici ufficiali di prima mano
La carta nautica online gratuita si basa sullo stesso database utilizzato dai fornitori commerciali e dai sistemi ECDIS per la navigazione commerciale. La differenza fondamentale è che freenauticalchart.net elimina i passaggi intermedi dell'elaborazione commerciale. Lucke utilizza il software open source QGIS per visualizzare i dati grezzi BSH nello stile familiare delle carte nautiche, con tutti i simboli, le profondità e le boe che conosciamo. Il risultato è una carta nautica completa e aggiornata nel browser, la cui data di aggiornamento è visualizzata in basso a sinistra nella pagina.
A differenza di OpenSeaMap, che si basa sul crowdsourcing e in cui gli utenti inseriscono manualmente tonnellate e oggetti, la carta nautica online utilizza dati primari provenienti dalle autorità. Questo aumenta significativamente l'affidabilità, soprattutto per le informazioni approfondite, che sono quasi impossibili da catturare nel modello di crowdsourcing.
La navigazione classica incontra la tecnologia digitale
Una caratteristica speciale della carta nautica online gratuita è rappresentata dagli strumenti di plottaggio integrati, che combinano la classica navigazione su carta con i mezzi digitali. Gli utenti possono inserire i punti di riferimento direttamente sulla carta e determinare manualmente la posizione della nave. Possono anche disegnare triangoli di corrente ed eseguire il dead reckoning, il tutto con un semplice clic o tocco. In questo modo è possibile combinare la classica cartografia con la navigazione elettronica, senza dover ricorrere al GPS.
La barra degli strumenti offre, tra le altre cose:
- Creazione del percorso
- Cuscinetto (giusto e sbagliato)
- Misura della distanza
- Rilevamento con distanza (fix radar)
- Individuazione della direzione di navigazione
- Punto di accoppiamento
- Triangolo attuale
Particolarmente pratico: tutti gli strumenti funzionano anche su tablet, dove possono essere azionati con il tatto - l'ideale per i velisti con una sola mano o per chi naviga con un equipaggio ridotto, che non deve andare continuamente al tavolo da carteggio.
Previsione integrata delle maree e atlante delle correnti di marea

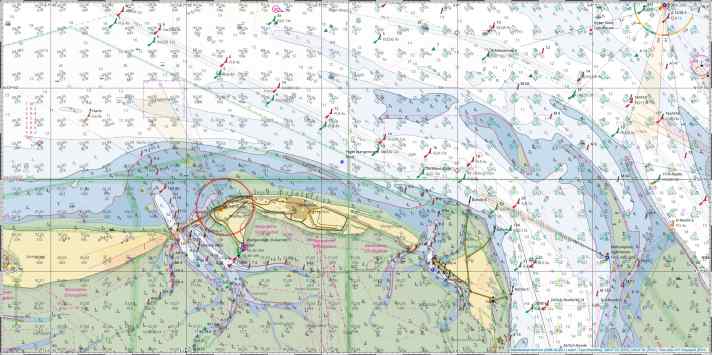

Freenauticalchart.net integra i punti di previsione delle maree della BSH direttamente nella carta nautica online gratuita. Facendo clic su un punto di previsione viene visualizzata la curva di marea con gli orari di alta e bassa marea. Inoltre, l'atlante delle correnti di marea della BSH può essere visualizzato in sovrimpressione, con frecce di corrente, velocità nei periodi di primavera e di ponente e informazioni direzionali. Con un cursore è possibile passare dalle ore precedenti e successive all'alta marea di Helgoland per verificare le condizioni attuali lungo la rotta prevista.
Questa integrazione elimina la necessità di passare continuamente da una fonte di informazioni all'altra: Carta nautica, calendario delle maree, atlante corrente e pianificazione della rotta sono riuniti in un unico strumento.
Utilizzabile offline come app, con o senza GPS
Il sistema può essere installato come Progressive Web App (PWA) su smartphone o tablet. L'installazione avviene tramite il menu del browser ("Aggiungi alla schermata iniziale" o "Installa"). In modalità app, tutte le aree cartografiche e le previsioni di marea visualizzate in precedenza vengono salvate nella cache e rimangono disponibili anche senza connessione a Internet. L'app mostra poi funzioni aggiuntive come la localizzazione GPS con vettore COG (dieci minuti avanti), rotta sul terreno, velocità sul terreno e una modalità notturna con valori di luminosità invertiti.
Funzione di stampa ed esportazione per altri programmi
Per esercitarsi o come backup, le sezioni della carta nautica online possono essere stampate direttamente dal browser su formato A4 o A3, compreso il bordo della carta con le coordinate e la scala. Se si desidera utilizzare le mappe in altri programmi, nella pagina del progetto sono disponibili i pacchetti da scaricare per OsmAnd, AvNav e OpenCPN.
Oltre alle acque tedesche, la carta nautica online gratuita copre anche il Mare di Wadden olandese e l'area intorno alla Zelanda. Non sono previste altre regioni, poiché il progetto è limitato alle acque fornite come dati aperti dalla BSH e dalle autorità olandesi.
Limiti ed esclusione di responsabilità
Freenauticalchart.net è inteso come strumento di pianificazione e aiuto alla navigazione, ma non sostituisce l'obbligo di avere a bordo carte nautiche cartacee aggiornate in conformità all'Ordinanza tedesca sulla sicurezza delle navi. Anche gli Avvisi ai naviganti (BfS) rimangono obbligatori - contengono modifiche a breve termine che non sono ancora state incorporate negli aggiornamenti settimanali della BSH. Inoltre, l'attualità dei dati di profondità dipende dall'ultimo rilevamento, che a volte può risalire a mesi fa nel Mare di Wadden.
Nonostante queste limitazioni, la carta nautica online gratuita offre un notevole valore aggiunto per la pianificazione dei viaggi, la formazione e la navigazione di riserva, soprattutto perché funziona indipendentemente dai fornitori commerciali e dai loro modelli di abbonamento. Ulteriori informazioni su freenauticalchart.net.
Dati tecnici
- Copertura della mappa: Acque tedesche (BSH), Paesi Bassi (Waddenzee, Zeeland)
- Aggiornamento: Settimanale automatico (dopo gli aggiornamenti di BSH)
- Fonte dei dati: BSH Open Data, autorità olandesi
- Rappresentanza: Stile carta nautica renderizzata in QGIS, secondo gli standard IHO
- Bordo della carta: Con coordinate e scala (come la mappa cartacea)
- Utilizzo: Gratuito, senza registrazione
Funzioni:
- Pianificazione del percorso con waypoint (rotta/distanza)
- Previsioni di marea (punti di previsione BSH)
- Atlante delle correnti di marea (dati BSH)
- Strumenti di tracciatura (rilevamento, distanza, fix, DR, triangolo corrente)
- Tracciamento GPS (solo in modalità app)
- Modalità notturna (luminosità invertita)
- Funzione di stampa (A4/A3 con bordo del cartoncino)
- Scarica l'immagine della mappa (PNG)
Applicazione PWA:
- Installazione: tramite menu del browser (iOS/Android)
- Modalità offline: le aree della mappa vengono memorizzate nella cache
- Tracciamento GPS: con vettore COG (10 minuti avanti)
- Visualizzazione COG/SOG
Esportazione:
- OsmAnd (pacchetto di schede)
- AvNav (pacchetto mappe)
- OpenCPN (pacchetto di schede)
