Électronique: Comment équiper son téléphone portable, son appareil photo et autres appareils de recharge ?
Ralf Marquard
· 15.09.2024
On trouve à bord de plus en plus d'appareils équipés d'une interface USB. Il s'agit d'une connexion qui a été développée à l'origine pour l'échange de données numériques. Il devait remplacer les nombreux connecteurs différents utilisés auparavant dans la technique informatique. Aujourd'hui, une interface USB assure souvent un transfert de données sans problème, par exemple entre un PC et une imprimante, un écran, un disque dur externe ou encore une clé de mémoire. L'USB 1.0 est apparu sur le marché en 1996 et avait un taux de transfert de données de 12 mégabits/seconde. Aujourd'hui, la norme USB 4v2 atteint 80 gigabits/seconde. Le système ne distribue pas seulement des données, mais aussi du courant de charge.
De nombreux appareils sont chargés via l'interface USB
Le smartphone fait désormais partie intégrante de la vie quotidienne à bord. Mais les tablettes, les netbooks, les lampes de poche, les juke-boxes, les écouteurs, les appareils photo, les rasoirs et bien d'autres encore partent également en croisière. Ils sont généralement chargés via un port USB. Il existe cependant différents types de prises, de tensions de charge, de courants et de puissances.
Tout a commencé avec la prise de type A, que l'on trouve encore fréquemment. Les connecteurs USB-B, mini-USB ou micro-USB sont également répandus. La dernière génération est la prise USB-C. Elle nous accompagnera également à l'avenir, car le Conseil fédéral a ouvert la voie en avril pour qu'en Allemagne, à partir de la fin de l'année, les nouveaux petits appareils ne puissent être vendus qu'avec une possibilité de chargement USB et disposant de la prise USB-C. Il en sera de même pour les ordinateurs portables à partir de 2026. L'iPhone 15 possède également cette interface USB-C. Auparavant, Apple travaillait avec les connecteurs Lightning, pour lesquels il existe des câbles de chargement avec connecteur USB A ou C du côté de la source (bloc d'alimentation, module de chargement, prise USB).
Également intéressant :
En ce qui concerne les câbles, il est recommandé d'utiliser si possible les accessoires d'origine. Ou d'acheter des produits de marque de haute qualité, afin de garantir la sécurité de fonctionnement et la possibilité de chargement rapide.
L'USB 1.0 fournissait déjà du courant, mais celui-ci était assez faible (0,1 ampère). Avec l'USB 2.0, elle peut atteindre 0,5 ampère et avec l'USB 3.1 (Gen. 2), 3,0 ampères maximum, toujours pour une tension nominale de 5 volts. Avec la norme PD (Power Delivery), qui fonctionne avec des ports USB-C, les choses ont changé au cours des dernières années. Désormais, différentes tensions de 5 à 20 volts et un courant maximal de 5 ampères (max. 100 watts) sont possibles dans la "Standard Power Range". Les dernières versions, "Extended Power Range", supportent même des puissances allant jusqu'à 240 watts à 48 volts.
Avec la norme USB-C-PD, les appareils communiquent selon un protocole prédéfini : Le consommateur donne au chargeur l'information sur ce dont il a besoin et vérifie ensuite si la charge fonctionne. Les autres variantes USB "parlent" également entre elles et se mettent d'accord sur une intensité de courant.
Une puissance de charge typique pour les téléphones portables, par exemple, est de 5 watts. Toutefois, il existe souvent la possibilité d'une charge rapide avec une puissance plus élevée. Ces types de charge (Dash Charge, Quick Charge, Fast Charge et autres) sont pris en charge par les smartphones modernes. Les systèmes sont généralement rétrocompatibles. Pour savoir quelles sont les possibilités offertes par son propre téléphone portable, il faut consulter le mode d'emploi de l'appareil.
Côté pratique : ceux qui sont branchés sur le courant de quai peuvent utiliser les blocs d'alimentation fournis avec leurs appareils mobiles. Il est également possible d'installer des prises de courant de 230 volts, qui disposent en outre de prises USB. Un onduleur qui génère une tension alternative (230 volts) pour la prise de courant à partir de la tension continue (12 ou 24 volts) du réseau de bord peut également rendre de bons services. Il faut toutefois veiller à ce que l'onduleur génère une tension sinusoïdale propre. Certains appareils électroniques ne supportent pas les "sinus modifiés" générés par certains inverseurs simples.
Powerbank comme source de courant indépendante du réseau de bord
Les powerbanks existent en différentes variantes de capacité. Si l'on souhaite charger occasionnellement son téléphone portable, on se contente généralement d'une capacité de 5.000 milliampères-heures. Si l'on souhaite également charger son ordinateur portable ou sa tablette, les powerbanks sont disponibles à partir d'environ 20 000 milliampères-heures. L'idéal pour une utilisation à bord est un powerbank d'aide au démarrage qui convient au démarrage d'urgence des moteurs à combustion et qui dispose en outre de connexions USB.

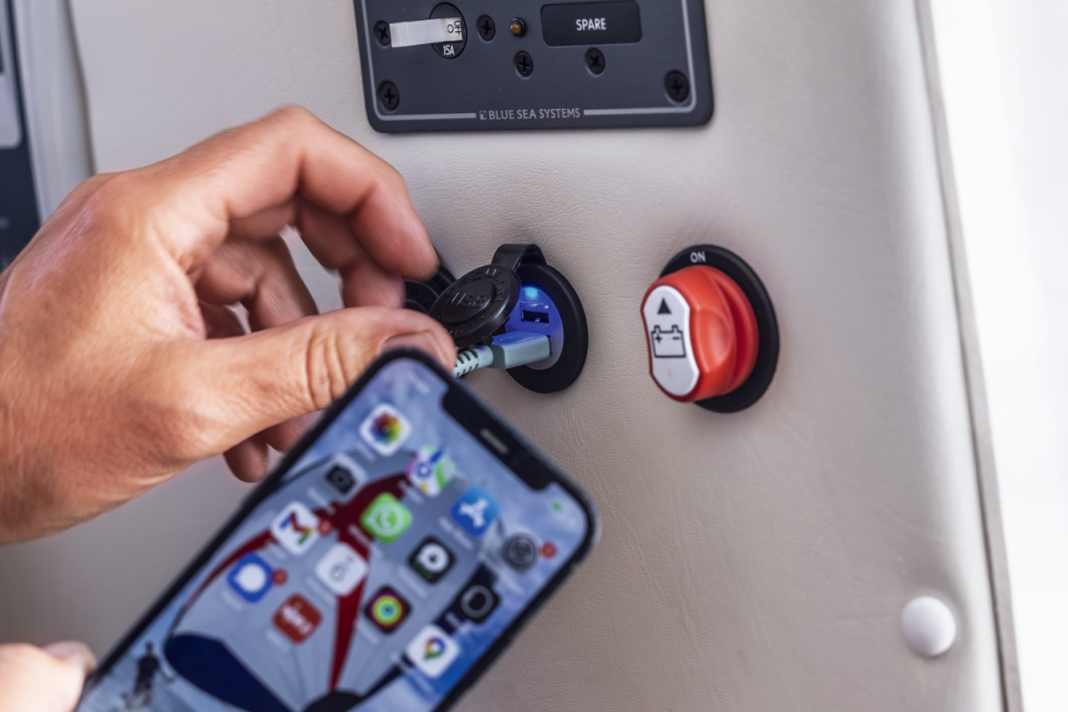

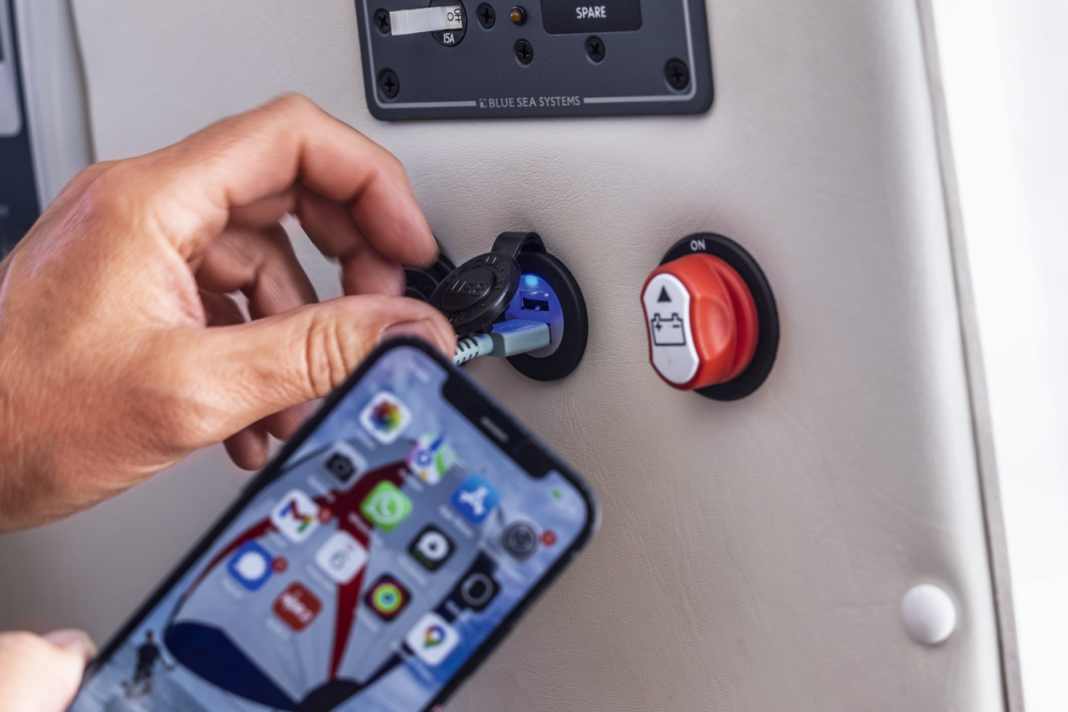

La prise USB ou l'adaptateur pour la prise 12 volts est probablement le moyen de recharge le plus utilisé. Les adaptateurs sont assez bon marché, mais ils sont plus sensibles aux secousses et ne sont pas aussi bien protégés contre l'humidité en raison de la connexion de contact supplémentaire. Il est préférable d'opter pour des prises USB, disponibles auprès de nombreux fournisseurs. Nous nous limitons essentiellement aux produits de l'équipement nautique.
Quelle boîte doit être installée et où ? Sous le pont, les modèles classiques suffisent. Sur le pont, il faut choisir des modèles protégés contre l'eau, par exemple avec IPX4 ou même IPX6. S'il y a déjà une prise 12 volts à bord, il est assez facile de la remplacer par une prise USB. Il faut éventuellement agrandir le trou de montage à l'aide d'un foret étagé. Il existe également des prises en saillie qui se fixent simplement à l'aide de plusieurs vis.
Souvent, les appareils à bord ont encore des câbles de chargement avec une prise USB-A, c'est pourquoi les prises de courant devraient disposer d'une prise correspondante. Il en va de même pour l'USB-C, en particulier si l'on souhaite utiliser la possibilité d'alimentation. Remarque concernant la puissance : lorsque 36 watts sont indiqués pour une prise par exemple, il s'agit en partie de la puissance totale.
Des champs d'induction plutôt que des prises USB
Le champ d'induction est une toute autre possibilité de chargement élégante. Comme dans de nombreux compartiments de voiture, il est possible d'installer des champs d'induction sur les bateaux. Pour cette méthode de chargement, les téléphones portables doivent être compatibles Qi. Certaines tablettes offrent également cette possibilité. Avec ce procédé de charge, une tension alternative génère un champ magnétique dans une bobine de la zone d'induction, qui traverse à son tour la bobine de charge du téléphone portable et y induit une tension alternative. On retrouve le même principe dans les brosses à dents électriques.
Scanstrut, par exemple, propose des solutions embarquées pour le chargement par induction des téléphones portables et des tablettes : il s'agit de supports fixes qui se vissent quelque part, d'étagères encastrées ou de compartiments de rangement.
Conclusion : si l'on n'utilise pas le téléphone portable de manière excessive, on s'en sort bien avec une prise de courant normale. La fiche d'adaptation de 12 volts vers USB peut également être utilisée sous le pont. Si l'on souhaite recharger rapidement le téléphone portable ou alimenter en électricité une tablette, un netbook ou un ordinateur portable, il est recommandé d'opter pour des modèles plus puissants avec USB-C-Power-Delivery (voir également les recommandations des fabricants d'appareils à ce sujet). Les surfaces de chargement par induction, qui peuvent être installées dans des compartiments de rangement, constituent une solution élégante mais plus coûteuse pour le téléphone portable.
