Capteurs de réservoir: Surveiller le niveau de remplissage à l'extérieur du réservoir

Les indicateurs de niveau pour les réservoirs à matières font partie des systèmes problématiques à bord. Les flotteurs traditionnels ou les capteurs internes s'encrassent avec le contenu du réservoir et fournissent des valeurs imprécises après peu de temps. Garnet souhaite résoudre ce problème avec une approche totalement différente : Les capteurs capacitifs sont collés à l'extérieur sur la paroi du réservoir et mesurent le niveau de remplissage à travers le matériau. Ils n'entrent jamais en contact avec le contenu du réservoir et ne peuvent pas se salir. Le système SeeLevel est établi depuis des années en Amérique du Nord et est désormais également distribué en Europe. Outre les eaux noires, de nombreux autres contenus de citernes peuvent être mesurés avec ce système.

Capteurs pour montage extérieur

Les capteurs du système SeeLevel sont appliqués sur la paroi extérieure du réservoir. L'avantage décisif réside dans le montage : il n'est pas nécessaire de percer, de souder ou de percer la paroi du réservoir. Les capteurs sont collés sur la surface extérieure nettoyée. Cela fonctionne pour les citernes en plastique. Les réservoirs métalliques ne conviennent pas. L'épaisseur de la paroi de la citerne ne joue aucun rôle jusqu'à un certain point - le système peut mesurer à travers des parois d'une dizaine de millimètres d'épaisseur.

Un à dix capteurs sont montés par réservoir, selon sa taille. Ceux-ci sont disposés verticalement les uns au-dessus des autres et détectent le niveau de remplissage par étapes. Garnet propose différents kits de capteurs pour différentes tailles de réservoirs.

Un système modulaire pour répondre aux besoins individuels

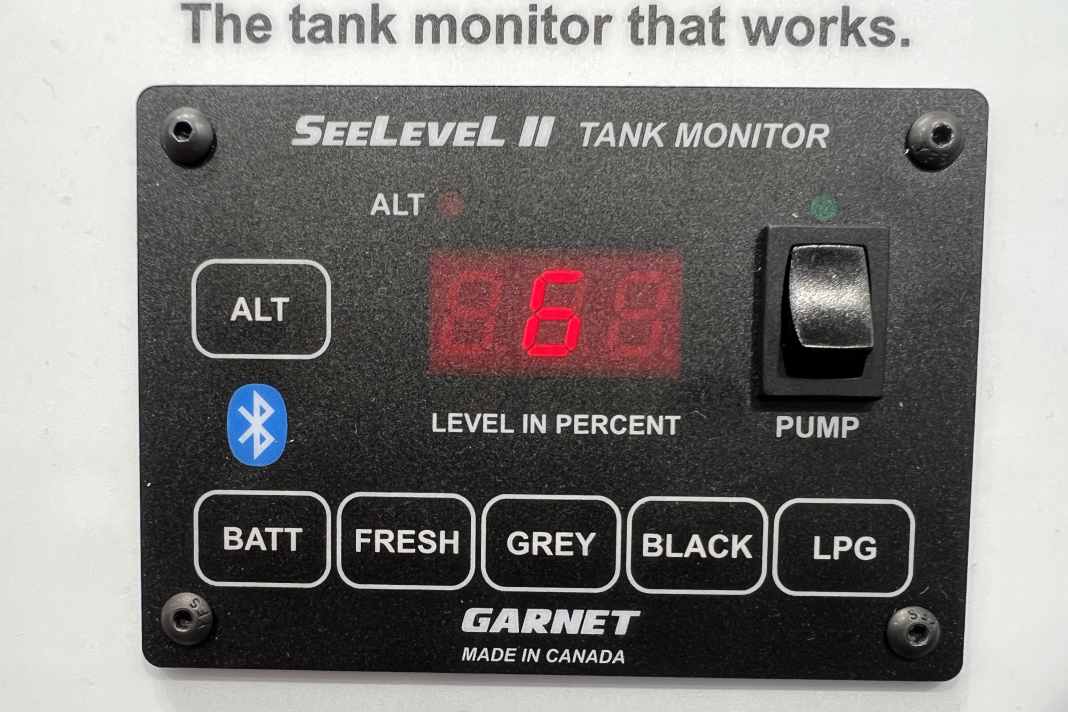

Le système SeeLevel se compose de deux éléments : les capteurs et l'écran. Les capteurs sont organisés en bandes, comme des bandes de LED. Ils sont positionnés sur le réservoir et câblés. L'écran affiche le niveau de remplissage en pourcentage. Une barre de LED permet de voir l'état en un coup d'œil. Le système peut surveiller jusqu'à sept réservoirs en même temps : Une simple pression sur un bouton permet de passer d'un affichage à l'autre. Des alarmes peuvent être configurées, par exemple lorsque le réservoir de matières fécales est plein à 90 %.

L'installation est à la portée des propriétaires avertis, mais elle nécessite une planification précise : les capteurs doivent être positionnés avec précision afin de détecter le niveau réel. Dans le cas de réservoirs de forme irrégulière ou comportant de nombreux éléments, l'étalonnage peut s'avérer plus complexe. Garnet fournit des instructions d'installation détaillées.

Avantages par rapport aux systèmes internes

Le principal avantage du système SeeLevel est qu'il ne nécessite aucun entretien. Comme les capteurs ne sont jamais en contact avec le contenu du réservoir, ils ne peuvent pas s'encrasser ou s'entartrer. Les systèmes basés sur un flotteur tombent souvent en panne après quelques années à cause de la formation de dépôts ou du blocage de pièces mécaniques. Les capteurs électriques internes se corrodent en raison de l'agressivité du contenu du réservoir.

Le montage extérieur permet également une installation ultérieure sans ouverture de la citerne. C'est un avantage, notamment pour les réservoirs fixes ou difficiles d'accès. Les réparations ou le remplacement de capteurs défectueux sont plus simples qu'avec des systèmes internes.

Il y a une restriction : le système ne fonctionne que si la paroi de la citerne est accessible. Le montage n'est pas possible sur les citernes entièrement recouvertes ou recouvertes de mousse.

Les bandes de détection sont disponibles en trois longueurs : 23, 30 et 41 centimètres. L'écran est disponible dans de nombreuses configurations différentes, en fonction du nombre de réservoirs à surveiller. Il existe en outre des interrupteurs optionnels pour les pompes ou les chauffe-eau, ainsi que la possibilité de transmettre toutes les valeurs par Bluetooth à un appareil mobile et de définir et de diffuser ainsi des alarmes.

Le système Garnet SeeLevel est disponible auprès des revendeurs spécialisés (Lindemann est importateur en Allemagne). Les prix commencent à 69 euros pour les capteurs et 151 euros pour l'écran.

Données techniques :

Affichage :

• Surveillance de jusqu'à 7 réservoirs
• Commutable par pression de touche
• Alarmes configurables
• affichage : Fécales, eau douce, eaux grises et autres

Détecteurs :

• Disposition verticale
• Assemblage par collage
• Différents kits de capteurs disponibles

installation :

• Kee Forage de réservoir nécessaire
• Calibrage nécessaireen
• Convient pour une installation DIY
• Instructions détaillées incluses

Caractéristiques :

• Sans entretien
• Résistant à la pollution
• Peut être mis à jour

Disponibilité :

• Prix : à partir de 69 euros pour le capteur, 151 euros pour l'écran
• Via des revendeurs spécialisés, www.lindemann-kg.de importateur allemand
• Fabricant : Garnet (Canada)
• Site web : https://www.garnetinstruments.com
