Entretien des moteurs hors-bord de dériveurs: Le guide complet pour le régulateur de vitesse

Ce guide a été élaboré en collaboration avec BAUHAUS Nautic

Pour les plaisanciers, le moteur hors-bord sert souvent à la fois de solution de secours, d'aide à la manœuvre et de moyen de retour. Il ne fonctionne peut-être pas tous les jours, mais doit être opérationnel immédiatement lors des manœuvres dans le port, en cas de calme plat ou pour se rendre du mouillage au ponton des annexes. C’est précisément pour cette raison qu’un bref entretien annuel s’avère utile, même si le moteur n’accumule que peu d’heures de fonctionnement pendant la saison.

En effectuant régulièrement des contrôles, en conservant une documentation claire et en respectant les consignes figurant dans le manuel d'utilisation du moteur, on renforce la sécurité d'utilisation et on augmente également les chances de vendre le moteur ou le bateau par la suite.

Les étapes suivantes concernent les moteurs hors-bord à quatre temps. Les quantités de remplissage, les couples, les écarts entre électrodes et les pièces de rechange peuvent varier en fonction du constructeur, du modèle et de l'année de fabrication. Le manuel d'utilisation de votre moteur fait toujours foi. Vous trouverez des instructions pour les moteurs à deux temps dans cet article.

Ce que les plaisanciers peuvent faire eux-mêmes et dans quels cas il vaut mieux s'adresser à un atelier

Pendant la période de garantie, les interventions d’entretien doivent être confiées à un réparateur agréé. Passé ce délai, de nombreux propriétaires peuvent effectuer eux-mêmes les opérations d’entretien simples sur les petits moteurs hors-bord à quatre temps d’une puissance maximale d’environ 15 PS, à condition de disposer des outils adaptés, des pièces de rechange et du manuel d’utilisation. En revanche, le jeu des soupapes, la courroie de distribution, les fuites d'origine indéterminée, l'huile de transmission laiteuse ou les problèmes au niveau du système de refroidissement doivent être confiés à un atelier.

Une remarque importante avant toute chose : Les moteurs hors-bord à 4 temps dotés d'un circuit d'huile indépendant et les moteurs hors-bord à 2 temps présentent des différences fondamentales en termes de conception et d'entretien. Cet article traite exclusivement des moteurs à 4 temps. Pour savoir comment entretenir un moteur à 2 temps, consultez notre PDF Premium.

​Pour clôturer la saison, le guide YACHT ajoute « Comment mettre votre moteur hors-bord en hibernation » Cet entretien est utile. Il porte principalement sur la conservation, le stockage et les problèmes courants après la dernière sortie.

Toutes les étapes en vidéo

Entretien annuel : ce qu'il faut vérifier sur un moteur hors-bord

• Vérifier les bougies d'allumage et les remplacer si nécessaire
• Vérifier ou remplacer le filtre à carburant, en respectant le sens d'écoulement
• Vidanger l'huile moteur, remplacer le filtre à huile, faire le plein d'huile
• Éliminer les huiles usagées dans les règles de l'art (reprise par le revendeur ou déchetterie)
• Changer l'huile de boîte de vitesses, remplacer les deux joints
• Remplacer la roue (au plus tard toutes les 50 heures de fonctionnement)
• Appliquer de la graisse marine sur tous les graisseurs et les câbles Bowden
• Vérifier l'état d'usure des anodes sacrificielles et les remplacer si nécessaire
• Vérifier la batterie et les bornes (uniquement en cas de démarrage électrique)
• Essai de fonctionnement exclusivement avec un système de refroidissement à eau, vérifier le jet de contrôle
• Noter les interventions dans le carnet d'entretien

Outillage, sécurité et préparation

Le port de lunettes de protection et de gants en nitrile n'est pas une simple formalité administrative lors des travaux d'entretien d'un moteur. L'huile usagée, les résidus de carburant et les produits nettoyants irritent la peau et les yeux. Les vapeurs d'essence sont hautement inflammables. Les opérations impliquant du carburant doivent être effectuées dans des zones bien ventilées, en l'absence de sources d'inflammation ouvertes.

Avant de desserrer ou d'ouvrir quoi que ce soit, le moteur doit être immobilisé en toute sécurité. S'il est fixé au bateau : serrez le frein de la remorque, empêchez le bateau de rouler et, si nécessaire, caler-le. Mettez le moteur au point mort et retirez le clip Quickstop. Important : un mauvais positionnement lors du retrait peut entraîner, sur les moteurs à quatre temps, des fuites d'huile ou la présence d'huile dans des zones où elle ne devrait pas se trouver. C'est pourquoi il faut vérifier, avant de retirer et de poser le moteur, de quel côté il doit être posé conformément au manuel.

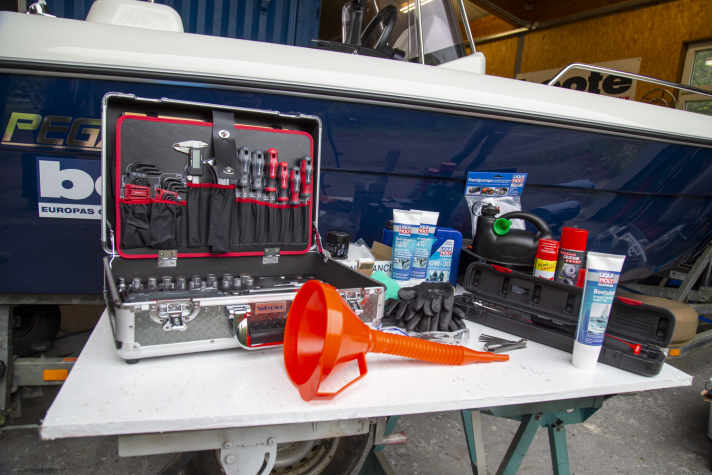

Tous les outils, joints, pièces de rechange et consommables doivent être disposés sur l'établi avant de commencer le travail. Si l'on se met à chercher ces éléments au moment de visser, on interrompt le travail au moment le plus inopportun. Vérifiez toujours au préalable que les références correspondent bien au modèle de moteur et à l'année de fabrication.

Outils de base:

• Boîte à cliquet
• Jeu de tournevis
• Clé à bougie
• clé dynamométrique
• Clé pour filtre à huile
• Pompe à huile de boîte de vitesses
• pistolet à graisse
• Bac de récupération et chiffons propres

Bougies d'allumage, carburant et huile moteur

Bougies d'allumage : lisez d'abord, puis remplacez-les

La bougie d'allumage démontée est un outil de diagnostic. Des électrodes de couleur fauve indiquent une combustion propre. Une couleur noir foncé signale un mélange trop riche ou des problèmes de carburateur. Des électrodes blanchâtres peuvent indiquer un mélange trop pauvre. Placez la vieille bougie et la nouvelle côte à côte et comparez-les.

Lors du démontage, saisissez toujours la fiche, ne tirez jamais sur le câble. Insérez d'abord la nouvelle bougie à la main dans le filetage. Un filetage croisé dans la culasse en aluminium fait partie des erreurs les plus coûteuses lors de cette opération et ne peut souvent être corrigé que par alésage. Ce n’est que lorsque la bougie tourne droit et sans effort qu’il faut utiliser l’outil pour la serrer. Vérifier le couple de serrage et l’écartement des électrodes conformément au manuel. Dans l’exemple pratique, l’écartement était compris entre 0,8 et 0,9 mm et le couple de serrage était de 18 Nm.

Filtre à carburant : tout est une question d'orientation

Avant d'ouvrir le circuit de carburant, coupez l'alimentation et placez un chiffon en dessous. Tenez l'ancien filtre à contre-jour : cela permet de bien repérer les impuretés, la turbidité ou les accumulations d'eau. Selon le type de filtre, il faut soit nettoyer la cartouche, soit remplacer le filtre complet. Lors du montage du nouveau filtre, respectez le sens de la flèche : celle-ci est toujours orientée vers le moteur. Si vous ne respectez pas cette consigne, vous risquez de provoquer un colmatage.

Vérifier que les conduites ne présentent pas de fissures, de porosité ou de zones durcies. Sur les filtres équipés d'un séparateur d'eau, contrôler la bague flottante. Après avoir ouvert le système, le remplir à l'aide de la poire de remplissage, puis le purger.

Huile moteur : ni trop peu, ni trop

L'huile moteur usagée contient des résidus et des acides susceptibles d'attaquer les roulements et les surfaces internes pendant la période d'immobilisation. Effectuez la vidange de préférence lorsque le moteur est chaud, car l'huile chaude est plus fluide et s'écoule plus facilement. Si le moteur est mis en marche avant la vidange, veillez à ce que le circuit de refroidissement à eau fonctionne.

Nettoyez soigneusement la zone autour du bouchon de vidange, placez un bac de récupération en dessous, ouvrez le bouchon de remplissage d'huile, puis desserrez le bouchon de vidange. Serrez le nouveau bouchon de vidange avec un joint neuf conformément aux instructions du constructeur. Dans l'exemple pratique, le couple de serrage était de 24 Nm.

Remplacer le filtre à huile à chaque vidange. Avant de monter le nouveau filtre, vérifier impérativement si l'ancien joint en caoutchouc n'est pas resté accroché au bloc-moteur. Si cela passe inaperçu et que le nouveau filtre est monté par-dessus, le raccord présentera une fuite. Imprégner légèrement le nouveau joint du filtre d'huile neuve, puis visser le filtre à la main jusqu'à ce qu'il soit bien serré.

Lors du remplissage, versez d'abord environ 80 % de la quantité indiquée, attendez un instant, puis vérifiez le niveau à l'aide de la jauge. Un excès d'huile est tout aussi néfaste qu'un manque : en cas de surremplissage, le vilebrequin vient heurter l'huile, ce qui provoque la formation de mousse, et la pompe à huile aspire de l'air au lieu du lubrifiant. Le niveau d'huile doit se situer entre les repères « Min. » et « Max. ». Exemple pratique : 1,2 litre avec changement de filtre, 1,0 litre sans.

Les huiles usagées sont des déchets dangereux et ne doivent pas être jetées dans les égouts ni avec les ordures ménagères. En Allemagne, les commerçants sont légalement tenus de reprendre les huiles usagées à hauteur de la quantité d’huile neuve achetée en même temps. Conservez votre ticket de caisse. Sinon, les déchetteries et les camions de collecte des déchets dangereux acceptent gratuitement les huiles usagées.

Partie immergée : réducteur, roue et lubrification

Huile de boîte de vitesses : toujours faire l'appoint par le bas

Dans la partie immergée, les engrenages et les roulements fonctionnent sous une pression constante et en contact permanent avec l'eau. L'huile de transmission les protège contre les frottements, la chaleur et la corrosion. Pour la purge, il convient de respecter un ordre précis : desserrer d'abord la vis inférieure, puis ouvrir la vis de purge supérieure. Ce n'est qu'alors que l'air peut s'engouffrer et que l'huile s'écoule entièrement.

Examiner l'huile qui s'écoule : une consistance laiteuse indique la présence d'eau dans la boîte de vitesses. La présence de copeaux métalliques ou de résidus d'usure suggère une usure ou des dommages. Dans les deux cas, un entretien standard ne suffit pas.

Il est impératif d'utiliser de nouveaux joints pour les deux vis. Les anciens joints semblent souvent encore intacts, mais finissent malgré tout par laisser passer l'eau. Pomper de l'huile de boîte de vitesses neuve par le bas jusqu'à ce qu'elle ressorte par le haut sans bulles. Ensuite, serrer d'abord la vis supérieure, retirer la pompe, puis mettre immédiatement en place la vis inférieure.

La roue : la pièce d'usure la plus souvent sous-estimée

Contrairement à une voiture, le moteur d'un bateau est refroidi exclusivement par de l'eau. La petite roue en caoutchouc de la pompe à impulseur assure la circulation de cette eau de refroidissement. Si le jet de contrôle n'est pas visible lorsque le moteur tourne, l'impulseur est le premier élément à vérifier. Avec le temps, les ailettes en caoutchouc deviennent cassantes, se fissurent ou se cassent. Les ailettes cassées peuvent obstruer les canaux de refroidissement et accélérer encore davantage la détérioration du moteur.

Fréquence de remplacement recommandée : toutes les 50 heures de fonctionnement ou au moins une fois par an, même si la roue semble encore en bon état de fonctionnement à première vue. Pour procéder au remplacement, il faut démonter la partie immergée. Déconnecter au préalable la tringlerie de commande, desserrer les vis de fixation, puis retirer la partie immergée avec précaution. Retirer l'ancienne roue, vérifier les surfaces d'étanchéité, éliminer complètement les résidus de joint. Mettre en place la nouvelle roue avec la goupille d'entraînement correctement positionnée : sans cette goupille, l'arbre tourne à vide et la roue reste immobile. Serrer les vis du carter de manière uniforme et en croix.

Lubrification : uniquement de la graisse marine

L'eau et les intempéries éliminent la graisse des articulations, des boulons et des arbres. La graisse polyvalente classique que l'on trouve dans les garages s'élimine rapidement et n'offre pratiquement aucune protection à bord. Seule une graisse marine résistante à l'eau convient aux moteurs hors-bord. Lubrifiez tous les graisseurs à l’aide d’une pompe à graisse jusqu’à ce que de la graisse fraîche s’écoule visiblement. Appliquez une fine couche de graisse sur la direction, l’articulation basculante, les câbles Bowden et les tringleries de changement de vitesse. Un câble Bowden qui se rompt en marche avant en pleine mer n’est pas une mince affaire.

Les anodes, la batterie et l'essai décisif

Anodes sacrificielles : veiller à ce que la surface de contact reste dégagée

Les anodes sacrificielles protègent l'aluminium du moteur hors-bord contre la corrosion électrochimique. Elles sont conçues pour se corroder plus rapidement que le carter du moteur. Pour que cela fonctionne, elles doivent être en contact avec le métal. Ne pas les peindre ni les graisser. Vérifier leur état : si plus d'un tiers à la moitié du matériau est usé, l'anode doit être remplacée. Veillez à ce que la surface de contact reste propre lors du montage.

Batterie pour moteurs à démarrage électrique

Sur les moteurs équipés d'un démarreur électrique, mesurer la tension de la batterie à l'aide d'un multimètre. Nettoyer les bornes corrodées à l'aide d'une brosse à bornes, puis appliquer de la graisse pour bornes. Lors du débranchement, commencer toujours par la borne négative ; lors du branchement, commencer toujours par la borne positive.

Essai : ne jamais le faire sans eau

Un moteur hors-bord à 4 temps ne doit en aucun cas être démarré à sec. Sans eau, la pompe à turbine se grippe immédiatement et subit des dommages irréparables en très peu de temps. Un bidon d'eau ou des raccords de rinçage raccordés à une arrivée d'eau doivent être prêts avant même que le moteur ne démarre. Le niveau d'eau doit recouvrir entièrement les orifices d'admission.

Après le démarrage, vérifiez immédiatement le jet de contrôle. En l'absence de jet, arrêtez immédiatement le moteur. En fonctionnement normal, vérifiez l'étanchéité de tous les points traités : bouchon de vidange, filtre à huile, bouchons de vidange de l'huile de boîte de vitesses, conduites de carburant. Après un court fonctionnement, vérifiez à nouveau le niveau d'huile moteur.

Si, malgré l'entretien, le moteur démarre mal ou ne répond pas à l'accélération, consultez le guide YACHT « Ces conseils vous seront utiles si votre moteur hors-bord tombe en panne » lors du dépannage.

À la fin de l'intervention, toutes les informations doivent être consignées dans le carnet d'entretien ou dans une fiche d'entretien numérique : date, heures de fonctionnement, liquides utilisés, pièces remplacées et anomalies particulières. Cela s'avérera utile lors du prochain entretien, pour le dépannage en cours de route et, plus tard, lors de la vente du moteur ou du bateau.

Liste de contrôle : entretien d'un moteur hors-bord à 4 temps

Cette liste de contrôle récapitule les principales étapes de l'entretien annuel d'un moteur hors-bord 4 temps. Vérifiez toujours les quantités de remplissage, les couples de serrage et les pièces de rechange en vous référant au manuel.

Préparation et sécurité

• Se munir du manuel d'entretien
• Vérifier le modèle du moteur, l'année de fabrication et les références des pièces
• Indiquer les quantités de remplissage et les couples de serrage dans le manuel
• Préparer les pièces de rechange, les joints et les consommables adaptés
• Mettre des lunettes de protection
• Porter des gants en nitrile
• Bien aérer le lieu de travail
• Éliminer les sources d'inflammation ouvertes
• Appuyer le moteur de manière sûre sur son support ou contre le bateau
• Serrez le frein de la remorque et immobilisez-la pour l'empêcher de rouler.
• Retirer le plateau
• Retirer le clip Quickstop
• Préparer un bac de rétention, des chiffons et un bidon de collecte

Bougies d'allumage

• Retirer le capot

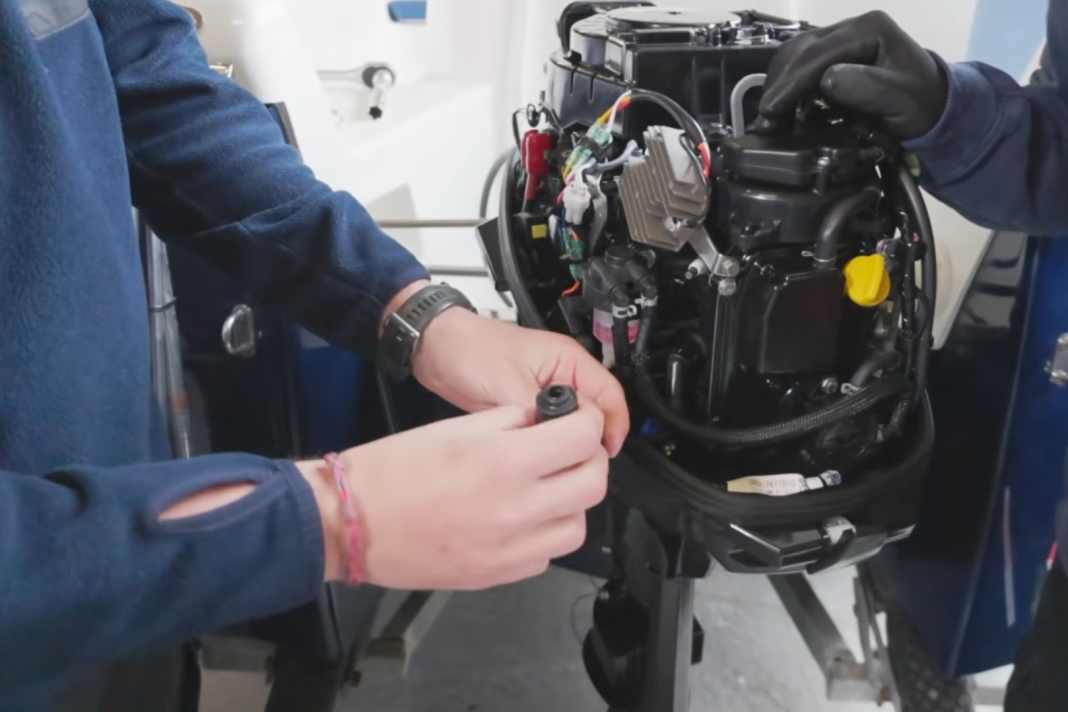

• Retirez la cosse de la bougie d'allumage au niveau de la cosse, et non au niveau du câble.
• Desserrez la bougie d'allumage à l'aide d'une clé à bougie adaptée
• Vérifier l'aspect de la bougie : brun fauve, noir, blanchâtre ou huileux
• Comparer l'ancienne et la nouvelle bougie d'allumage
• Vérifier la longueur du filetage et le pouvoir calorifique
• Vérifier l'écartement des électrodes conformément au manuel
• Visser d'abord la nouvelle bougie d'allumage à la main
• Serrer la bougie d'allumage conformément aux instructions du constructeur
• Remettre correctement en place les capuchons de bougies d'allumage

Huile moteur et filtre à huile

• Placer le moteur à la verticale
• Si nécessaire, préchauffer brièvement le moteur en utilisant uniquement le refroidissement par eau

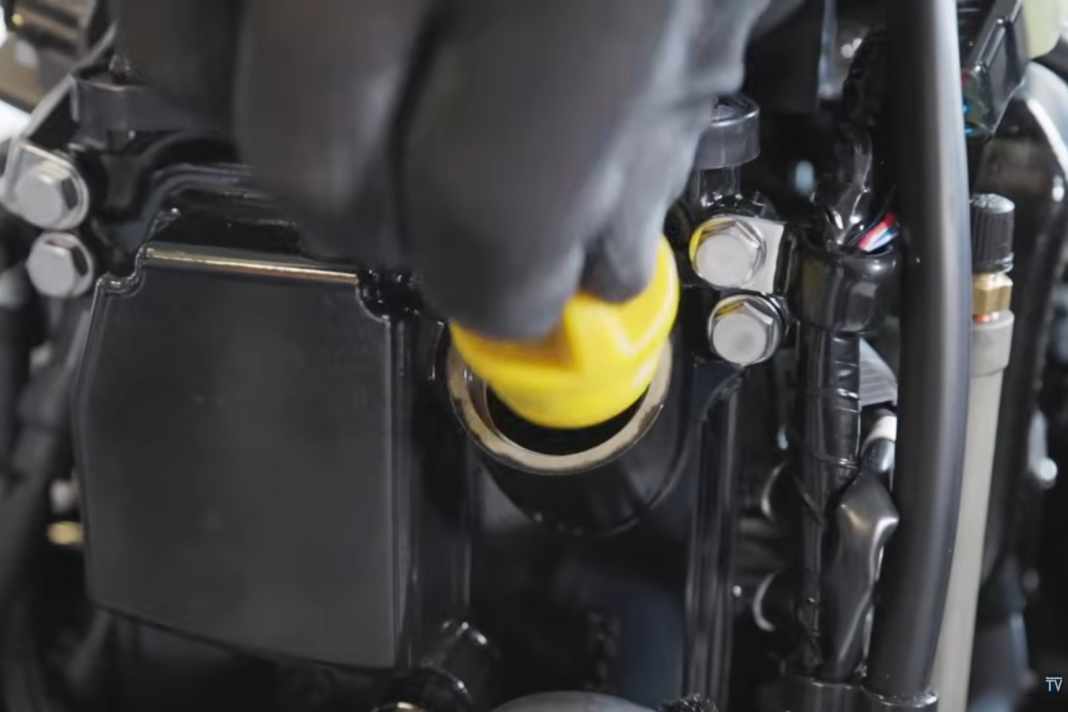

• Ouvrir le bouchon de remplissage d'huile et la jauge
• Nettoyer la zone autour du bouchon de vidange d'huile

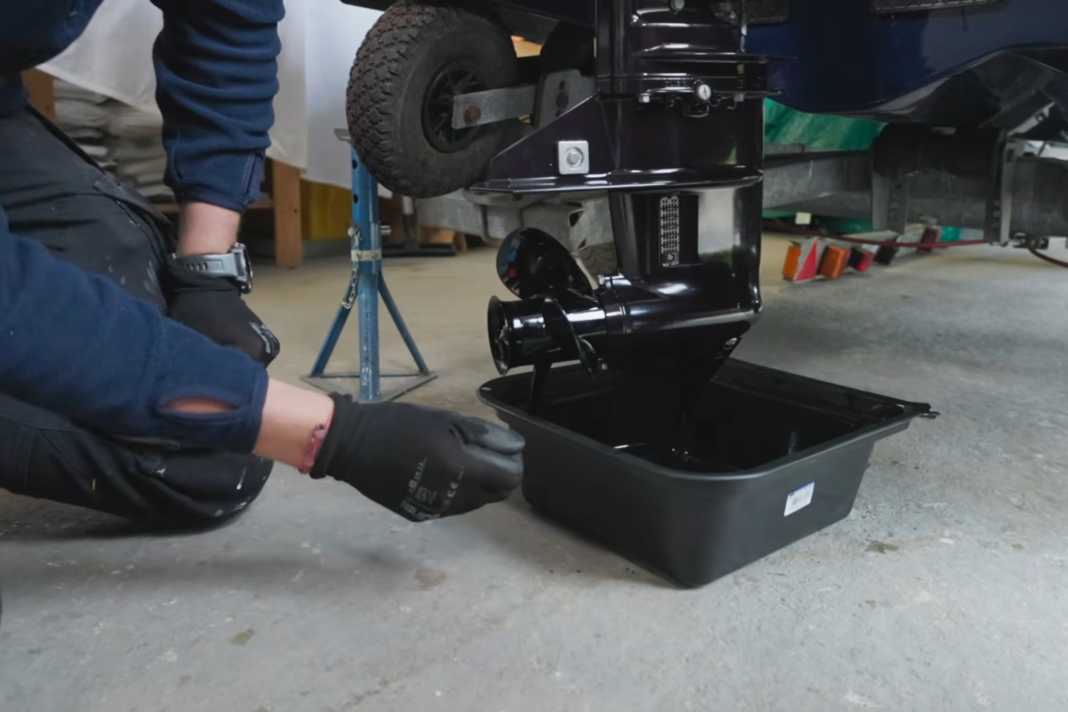

• Placer un bac de récupération en dessous
• Desserrer le bouchon de vidange d'huile
• Laisser s'écouler entièrement l'huile usagée
• Remettre en place le bouchon de vidange d'huile avec un joint neuf
• Desserrer le filtre à huile à l'aide de la clé appropriée
• Vérifier si l'ancien joint du filtre est resté sur le moteur
• Retirer entièrement l'ancien joint
• Humidifier légèrement le nouveau joint du filtre à huile avec de l'huile neuve
• Mettre en place le nouveau filtre à huile en le serrant à la main
• Commencez par verser environ 80 % de la quantité d'huile prescrite
• Attendez un instant, puis vérifiez le niveau d'huile à l'aide de la jauge.
• Remplir progressivement jusqu’à atteindre un niveau compris entre le minimum et le maximum
• Remettre en place le bouchon de remplissage d'huile et la jauge
• Après le test de fonctionnement, vérifier à nouveau le niveau d'huile
• Vérifier l'étanchéité du bouchon de vidange d'huile et du filtre à huile

Huiles usagées et matériaux contaminés par de l'huile

• Transvaser l'huile usagée dans un bidon adapté
• Ne pas jeter l'huile usagée dans les canalisations, sur le sol ou avec les ordures ménagères
• Conserver le justificatif d'achat de l'huile neuve
• Déposer les huiles usagées chez un revendeur, dans une déchetterie ou dans un camion de collecte des déchets dangereux
• Éliminer les chiffons imprégnés d'huile dans les règles de l'art

Système d'alimentation en carburant et filtre à carburant

• Couper l'alimentation en carburant ou débrancher le réservoir
• Placer un chiffon sous le filtre et les tuyaux
• Desserrez les colliers avec précaution
• Retirer l'ancien filtre ou ouvrir le boîtier du filtre
• Noter le sens d'écoulement du filtre
• Vérifier que le filtre ne contient pas de saletés, d'eau ni de dépôts
• Selon le modèle, nettoyer ou remplacer le filtre
• Vérifier que les conduites de carburant ne présentent pas de fissures, de porosité ni de zones durcies
• Mettre correctement en place un filtre neuf ou nettoyé
• Aligner la flèche de sens d'orientation avec le moteur
• Positionner correctement les colliers de serrage et les serrer

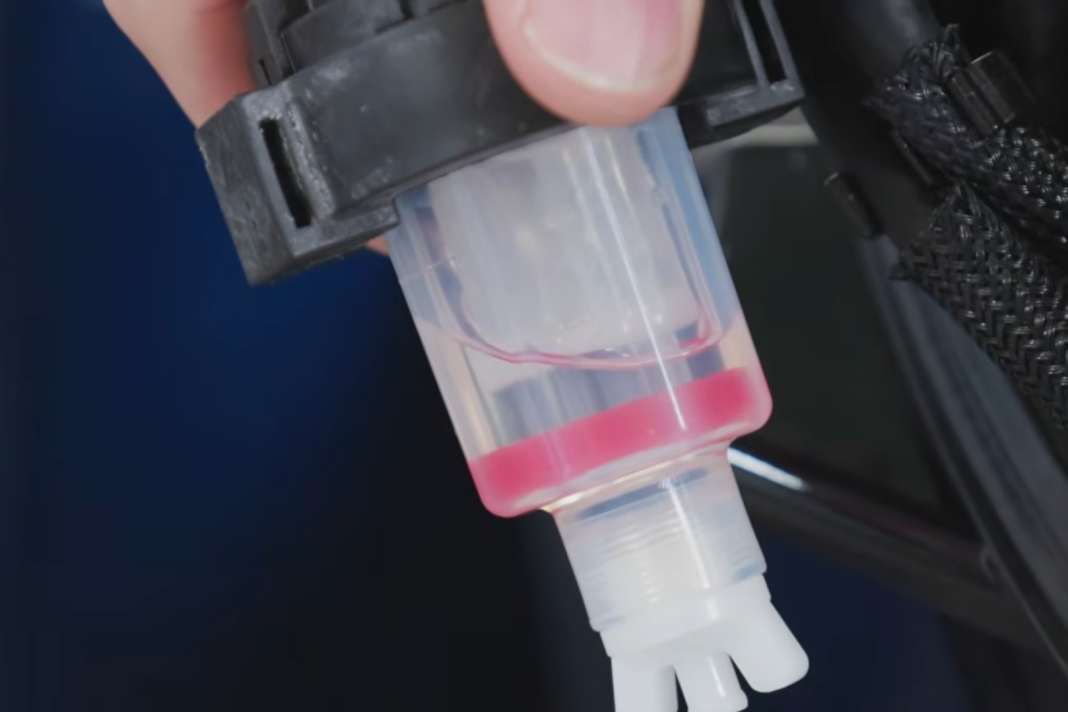

• Vérifier la bague flottante du séparateur d'eau
• Vider l'eau si nécessaire
• Remplissage du système d'alimentation en carburant à l'aide de la bille d'amorçage
• Purger le système conformément aux instructions du constructeur
• Vérifier l'étanchéité des filtres, des colliers et des conduites

Huile de boîte de vitesses dans la partie immergée

• Placer le moteur à la verticale
• Placer un bac de récupération sous la partie immergée
• Desserrer d'abord la vis inférieure de vidange d'huile de boîte de vitesses
• Desserrer ensuite la vis de purge supérieure
• Vidanger entièrement l'huile de boîte de vitesses
• Vérifier si l'huile présente une couleur laiteuse
• Vérifier la présence de particules métalliques dans l'huile et les vis
• En cas d'huile laiteuse ou de copeaux, contacter une entreprise spécialisée
• Préparez de nouveaux joints pour les deux vis
• Placer la pompe à huile de boîte de vitesses en bas
• Injecter de l'huile de boîte de vitesses neuve par le bas
• Pomper jusqu'à ce que l'huile s'écoule sans bulles par le haut
• Commencez par installer la vis supérieure avec un nouveau joint
• Retirer la pompe
• Remettre immédiatement en place la vis du bas avec un nouveau joint
• Serrer les deux vis conformément aux instructions du fabricant
• Nettoyer les traces d'huile
• Vérifier l'étanchéité des vis

Roue et pompe à eau

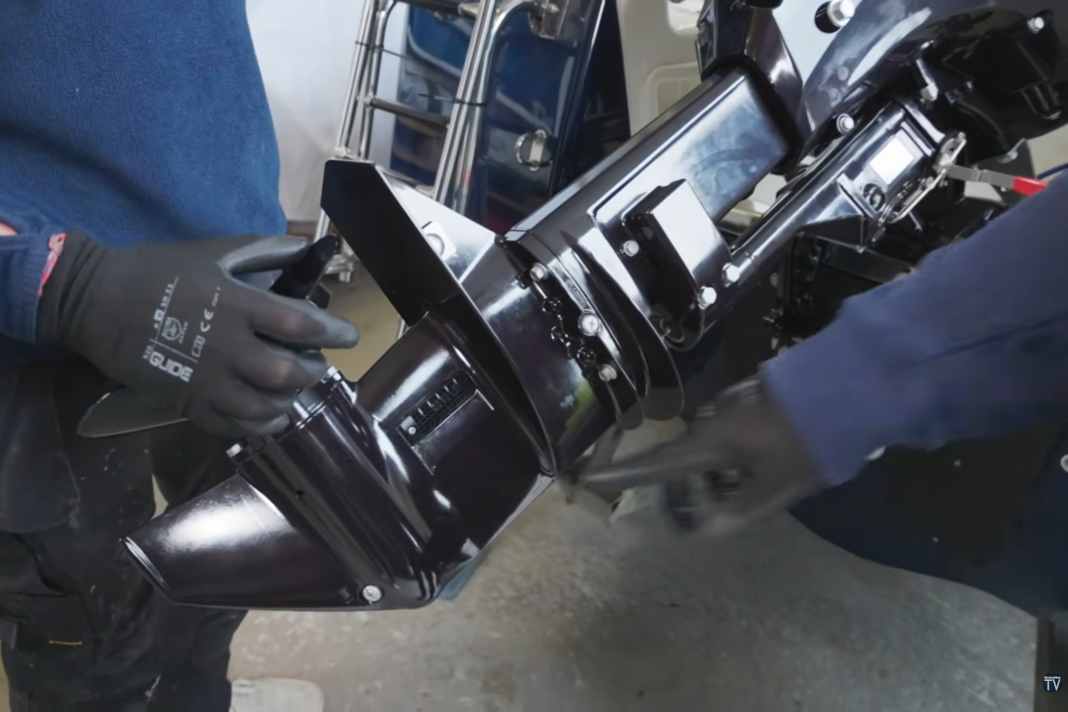

• Vérifier et nettoyer les prises d'eau situées sur la partie immergée
• Déconnecter la tringlerie avant de démonter la partie immergée
• Desserrer les vis de fixation de la partie immergée
• Retirer avec précaution la partie immergée
• Ouvrir le carter de la pompe à eau
• Démonter l'ancienne roue
• Vérifier que la roue ne présente pas de fissures, de signes de fragilisation ni d'ailettes manquantes
• Retirer les anciens joints et les résidus de joints
• Nettoyer les surfaces d'étanchéité
• Mettre en place un nouveau joint
• Mettre en place la nouvelle roue
• Positionner correctement la goupille d'entraînement dans la rainure
• Serrer le corps de pompe de manière uniforme en croix
• Graisser légèrement la zone de l'arbre, si prévu
• Remontage de la partie immergée
• Raccorder correctement la tringlerie de changement de vitesse
• Vérifier la fonction de commutation ultérieurement lors de l'essai de fonctionnement

lubrification

• Utiliser de la graisse marine résistante à l'eau

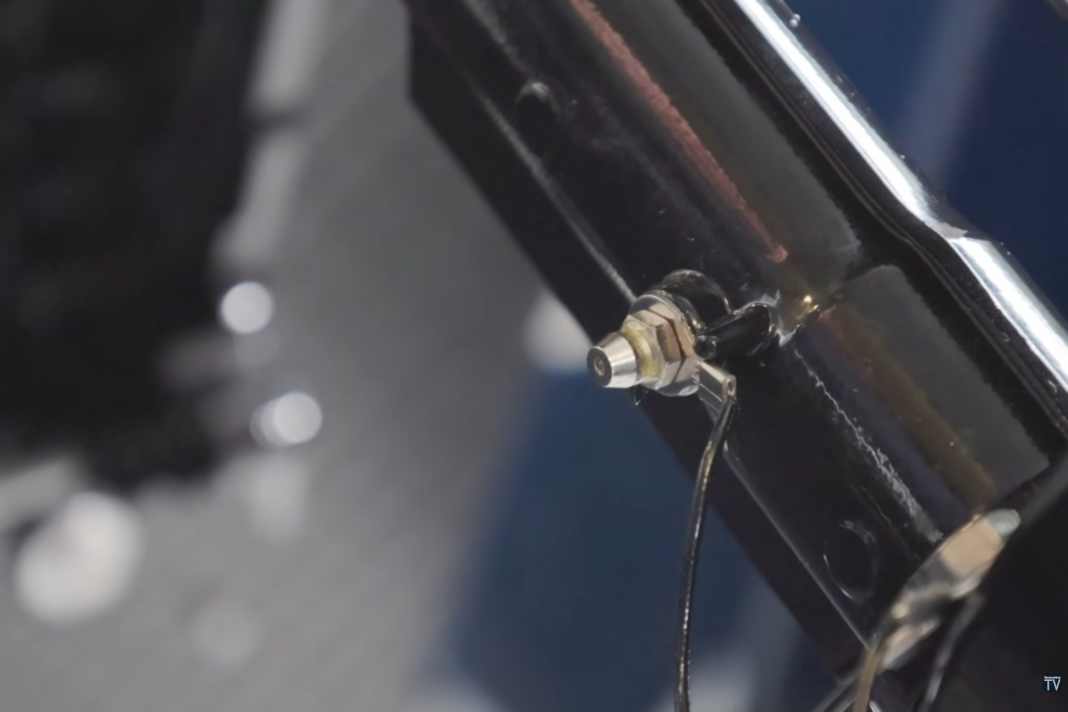

• Localiser les graisseurs
• Mettre en place la pompe à graisse
• Pompa jusqu'à ce que de la graisse fraîche soit visible
• Essuyer l'excès de graisse
• Vérifier et graisser la direction
• Graisser l'articulation basculante
• Graisser la tringlerie de changement de vitesse
• Graisser la tringlerie de l'accélérateur
• Graisser légèrement les câbles Bowden et les pièces mobiles
• Vérifier la mobilité de toutes les pièces graissées

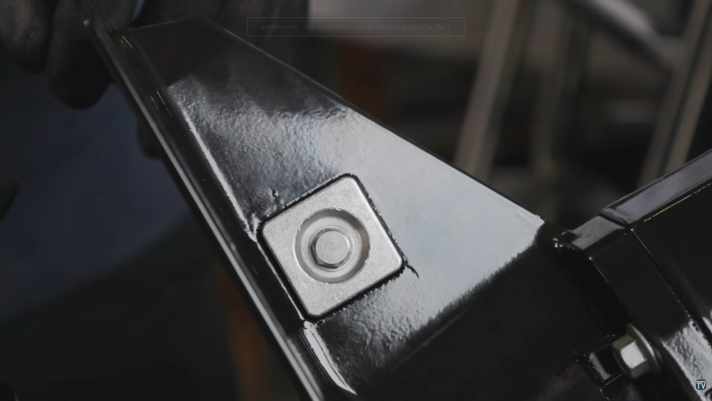

Anodes sacrificielles

• Localiser les anodes sacrificielles sur le moteur hors-bord
• Vérifier l'usure des anodes
• Remplacer en cas de perte importante de matière
• Nettoyer les surfaces de contact
• Installer une nouvelle anode métallique nue
• Ne pas peindre l'anode
• Ne pas graisser l'anode
• Vérifier que l'anode est bien fixée

Batterie et système électrique, le cas échéant

• Vérifier la tension de la batterie à l'aide d'un multimètre
• Vérifier l'absence de corrosion au niveau des bornes de la batterie
• Nettoyer les pôles à l’aide d’une brosse à pôles si nécessaire
• Vérifier que les câbles sont bien fixés
• Lors du débranchement, commencer par déconnecter le pôle négatif
• Lors du raccordement, brancher d'abord le pôle positif
• Appliquer de la graisse polaire
• Vérifier le fonctionnement de la fonction de démarrage électrique lors d'un essai

Essai

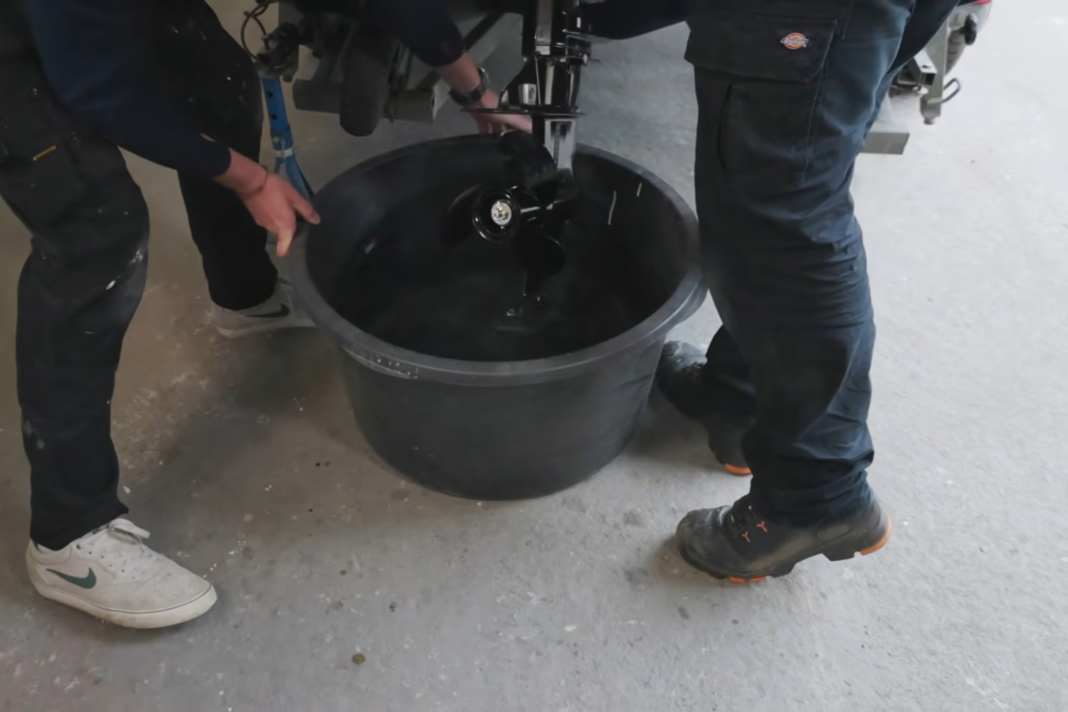

• Ne jamais démarrer le moteur à sec
• Préparer un seau d'eau ou un évier
• Alimenter complètement en eau les prises d'eau
• Mettre en place le clip Quickstop
• Démarrer le moteur
• Vérifier immédiatement le faisceau de contrôle
• En cas d'absence du faisceau de contrôle, arrêter immédiatement le moteur
• Surveiller le fonctionnement du moteur
• Vérifier soigneusement le circuit
• Vérifier la réponse des gaz
• Vérifier l'étanchéité du filtre à huile
• Vérifier l'étanchéité du bouchon de vidange d'huile
• Vérifier l'étanchéité des vis de l'huile de boîte de vitesses
• Vérifier l'étanchéité du filtre à carburant, des colliers et des conduites
• Couper le moteur
• Veuillez patienter un instant
• Vérifier à nouveau le niveau d'huile moteur
• Si nécessaire, rectifier le niveau d'huile

Clôture et documentation

• Remettre le capot en place correctement et le verrouiller
• Retirer les outils et les chiffons du compartiment moteur
• Nettoyer l'extérieur du moteur
• Nettoyer la zone de travail
• Éliminer les huiles usagées et les matériaux contaminés
• Noter la date de l'entretien dans le carnet d'entretien
• Noter les heures de fonctionnement
• Noter le type d'huile moteur utilisée
• Noter le type d'huile de boîte de vitesses utilisée
• Noter le type de bougie d'allumage
• Noter le type de filtre
• Consigner le remplacement de la roue
• Consigner le remplacement des anodes
• Noter les anomalies ou les dommages
• Noter la date du prochain entretien

Est-ce que tu entretiens toi-même ton moteur hors-bord ou est-ce que tu le confies à un spécialiste ? Et quelle est l'erreur la plus coûteuse que toi ou l'un de tes proches ayez déjà commise dans ce domaine ? Partage-le dans les commentaires.
